民國57年(1968)瑞典電信局 LM 愛立信 Dialog系列 0-9 排列撥盤式電話機

1天前
讀畢需時 7 分鐘

1968 Swedish Televerket LM Ericsson Dialog 0-9 Layout Rotary Telephone

民國57年(1968)瑞典電信局 LM 愛立信 Dialog系列 0-9 排列撥盤式電話機《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱： 民國57年(1968)瑞典電信局 LM 愛立信 Dialog系列 0-9 排列撥盤式電話機
英文名稱： 1968 Swedish Televerket LM Ericsson Dialog 0-9 Layout Rotary Telephone
製造年份： 民國57年(1968)5月
製造單位： LM Ericsson（瑞典愛立信）
生產國家： 瑞典（Sweden）
館藏單位： 黑水博物館 (Black Water Museum)

2. 藏品說明

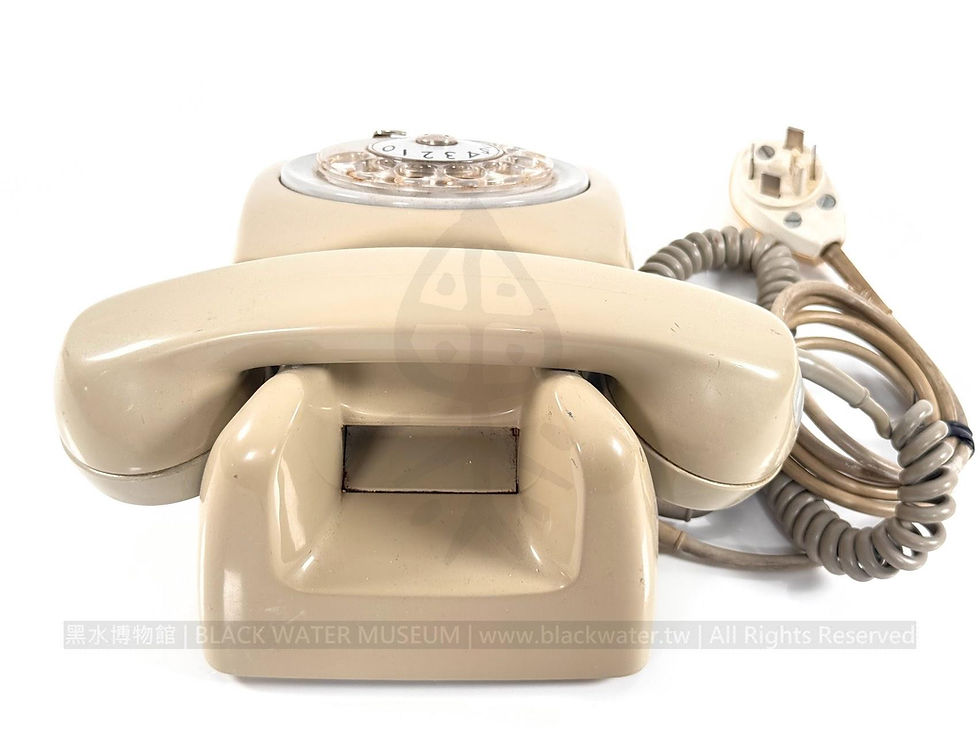

本件藏品為一部民國50年代(1960年代)後期於瑞典生產的經典撥盤式電話機，機身呈米白色，整體造型圓潤流暢。機具配備了完整的透明壓克力機械旋轉撥盤，底板印有黑色的阿拉伯數字。

此電話具備多處明確的官方與身分印記：話筒背面與金屬底盤中央，皆帶有前瑞典國家電信局（Televerket）的徽章（由皇冠、放射狀閃電與星星組成），標示其為國家電信系統之財產。金屬底盤下方刻有「LM Ericsson」經典草寫商標（其中「LM」為創辦人 Lars Magnus 的姓名縮寫）與「MADE IN SWEDEN」字樣。此外，金屬底板上壓印有「DLG 0102/8」型號代碼與「5-68」戳記，證明其出廠時間為民國57年(1968)5月，並附有電路圖代碼「SCHEMA 00-28032-3」與組裝編號「00-29860/08」等出廠資訊。

在細節工藝上，機身底部側邊設有堅固的整合式金屬線材固定夾（防扯斷設計），將話筒捲線與外部通訊線牢牢扣緊於金屬底板上，展現了早期工業製造對產品耐用度的高標準要求。而灰色電話線末端保留了瑞典早期特有的四腳金屬電話插頭，為當時瑞典國內專用的插座規格。

3. 技術規格與藏品特色

型號： DLG 0102/8（Dialog 系列）
電路圖代碼 (SCHEMA)： 00-28032-3
操作介面： 機械式旋轉撥盤（瑞典 0-9 格式）
機身材質： 熱塑性塑膠外殼、金屬沖壓底盤、電子與機械元件
響鈴機制： 內建機械響鈴，底座設有實體「MAX / MIN」音量調節撥桿
線材管理： 金屬底盤側邊設有專屬金屬防扯機構，以金屬扣夾同時固定話筒捲線與電話外線
連接端子： 瑞典早期規格之四腳金屬電話插頭（中央附帶防呆定位塑膠柱）

※ 特色焦點：撥盤數字排列的全球三大系統

仔細觀察本藏品的透明撥盤，可發現其數字從最靠近金屬擋塊（Finger Stop）的第一個孔位開始，依逆時針方向排列為「0, 1, 2, 3, 4, 5, 6, 7, 8, 9」。早期的旋轉撥盤是藉由「斷開電路產生脈衝（Pulse）」來通知機房號碼。因應各國機房設備的不同，全球主要演化出三種截然不同的數字排列格式（皆從最靠近擋塊、行程最短的孔位開始，依逆時針順序排列）：

ITU-T 國際標準格式（1-0 排列）：逆時針排列為 1, 2, 3, 4, 5, 6, 7, 8, 9, 0。這是全球絕大多數國家（包含台灣與美國）採用的國際電信聯盟（ITU-T）標準。其脈衝邏輯非常直接：撥打「1」產生 1 個脈衝，撥打「2」產生 2 個脈衝……而撥打「0」（離擋塊最遠）則產生最大的 10 個脈衝。
瑞典標準格式（0-9 排列，本藏品）：逆時針排列為 0, 1, 2, 3, 4, 5, 6, 7, 8, 9。在瑞典的系統中，撥打「0」是產生 1 個脈衝，撥打「1」產生 2 個脈衝，以此類推，「9」則是產生 10 個脈衝。因此數字「0」被放置在距離擋塊最近、行程最短的位置。這種獨特變種格式的產生，肇因於瑞典在全球電信發展極早期便獨立研發出強大的自動交換機系統，在其工程邏輯中，將最少的 1 個脈衝分配給數字 0 最為合理。當後來國際標準確立時，瑞典已鋪設了龐大的 0-9 系統，基於高昂的轉換成本，便決定沿用此專屬標準。歷史上的唯一例外： 值得一提的是，此格式在國際上曾有過極小且早期的特例——奧地利首都維也納（Vienna）。在約民國20年代至40年代初(1930年代至1950年代初)，維也納曾短暫採用過與瑞典完全相同的 0-9 排列。然而自民國40年代(1950年代)起，奧地利便全面改回國際標準的 1-0 排列，使得 0-9 格式最終成為瑞典獨佔的電信歷史印記。
紐西蘭反向編號格式（9-0 排列）：逆時針排列為 9, 8, 7, 6, 5, 4, 3, 2, 1, 0。世界上有極少數地區採用完全相反的排列邏輯，最具代表性的即是紐西蘭與挪威首都奧斯陸（Oslo）。這是因為他們早期引進的交換設備採用了逆向脈衝解碼邏輯（撥 9 產生 1 個脈衝，撥 0 產生 10 個脈衝）。這種格式的出現，起因於這兩地皆向西電公司（Western Electric）比利時子公司採購了 Rotary 7A 交換機。該設備的機械記憶器預設採用「互補」的反向脈衝邏輯。為節省機房加裝訊號轉換設備的龐大成本，紐西蘭與奧斯陸選擇了最簡單的硬體妥協方案：直接將民眾電話機撥盤上的數字標籤「反向印製」。這種奇特的配置還衍生出一個有趣的歷史印證：當年紐西蘭引進了英國的交換設備，英國設備將接收到「3組9個脈衝」設定為緊急求救訊號（即英國的 999）；但在紐西蘭的反向撥盤上，要發出 9 個脈衝必須撥打孔位數字「1」，這造就了紐西蘭的緊急求救電話變成了「111」並沿用至今。這種非主流格式與瑞典的 0-9 格式一樣，都是見證各國早期電信標準發展差異的重要實物。

4. 發展歷史

「Dialog」系列電話機誕生於民國50年代(1960年代)初期，是瑞典推動通訊設備現代化的重要里程碑。在二戰後至民國40年代(1950年代)，多數電話仍採用較為沉重的膠木（Bakelite）材質。為了追求更輕巧、符合人體工學且易於量產的產品，Ericsson 開發了採用熱塑性塑膠的 Dialog 系列，以取代舊型的 DBH 1000 系列。

在當時的瑞典，電信網路由國家電信局（Televerket）完全壟斷，一般民眾無法直接「購買」電話機，而是向政府「租用」。因此，進入千家萬戶的 Dialog 電話機上，都會印有 Televerket 的皇冠閃電標誌。這款電話機憑藉其優異的耐用度與實用的設計，在民國50至60年代(1960至1970年代)成為瑞典家庭與辦公室中最普及的標準通訊設備。

5. 製造商沿革

LM Ericsson（愛立信）百年發展史：

創立初期（清光緒末期至民初）： 由 Lars Magnus Ericsson 於清光緒2年(1876)在瑞典斯德哥爾摩創立，起初僅為一家電報設備與儀器維修店。不久後，Ericsson 開始逆向工程並改良貝爾（Bell）的電話設備，憑藉優異的機械工藝迅速崛起，成為早期電話機與人工交換機製造的先驅，並積極將版圖擴張至英國與俄國等海外市場。
一戰與戰間期（民國初年至20年代）： 第一次世界大戰（民國3年至7年）嚴重打擊了全球貿易供應鏈，隨後的俄國十月革命更讓 Ericsson 徹底失去了其在俄國的龐大廠房與市場資產。民國21年(1932)更遇上震驚全球的金融大亨克魯格（Ivar Kreuger）破產事件，公司一度瀕臨倒閉。後由瑞典瓦倫堡（Wallenberg）家族等銀行財團介入重組才得以穩住陣腳，並開始將研發重心轉向自動交換機技術。
二戰時期（民國28年至34年）： 儘管瑞典在二戰期間保持中立，但 Ericsson 仍面臨原物料短缺與國際出口中斷的困境。此階段公司調整策略，將部分產能轉向為瑞典軍方生產雷達、防空儀器與軍用無線電等通訊設備。這不僅幫助公司度過戰爭危機，更為其累積了深厚的先進電子技術底蘊。
戰後復甦與黃金年代（民國40至70年代）： 二戰結束後，全球迎來重建與通訊需求的爆發期。Ericsson 積極推動電話機的輕量化與現代化，陸續推出了世界知名的「眼鏡蛇（Ericofon）」一體式電話，以及本館藏品「Dialog」系列。民國65年(1976)，Ericsson 推出了革命性的 AXE 數位交換機系統，一舉奠定了其在全球電信基礎設施市場的龍頭地位。
現代轉型（民國80年代至今）： 隨著行動通訊時代來臨，Ericsson 在 2G 與 3G 時期曾是全球手機製造大廠（後曾與日本索尼合資成立 Sony Ericsson）。如今，公司已完全退出消費型終端手機市場，全面轉型並專注於 4G、5G 行動網路基地台、核心電信網路設備與雲端服務，至今仍穩居全球跨國電信基礎設施的三大龍頭之列。

Televerket（瑞典國家電信局）： 成立於清咸豐3年(1853)，為瑞典的國家機構，長期壟斷並管理瑞典的全國電信與廣播網路。直到民國82年(1993)為迎接行動通訊與網際網路的新興浪潮、順應歐洲一體化的開放趨勢，並期盼透過市場競爭來降低資費與提升服務品質，瑞典政府推動了電信市場自由化。在此改革下，Televerket 才解除國家壟斷地位並轉型為國營企業，即現今的跨國電信營運商 Telia 公司。

6. 藏品價值

工業設計價值： 本藏品為北歐「世紀中葉現代主義（Mid-Century Modern）」的經典，其摒棄了早期的笨重感，以簡潔、柔和的線條結合輕量化塑膠，展現了美學與人因工程的完美結合。其底部的金屬線材防扯機構更是實用主義設計的優良範例。
歷史考證價值： 機身上的 Televerket 官方徽紋，見證了 20 世紀歐洲國家壟斷電信服務的時代背景；而底部的「5-68」生產戳記及電路圖代碼等資訊，則提供了極為精準的年份與規格斷代。
科技發展見證與科普價值： 藏品完整保留了瑞典特規四腳插頭，最重要的是具備了「瑞典專屬 0-9 格式」的機械撥盤。在探討全球通訊標準化歷史時，這是一件能直接對比國際主流「1-0 格式」與罕見「紐西蘭反向格式」的絕佳實體教具，非常適合在展覽中講述如「紐西蘭 111 求救電話由來」等精彩的通訊史故事，具備極高的博物館科普展示價值。
