PLA Type 62 Five-Purpose Compass, Xiang Factory (Early Unnumbered Version, IJA Khaki Color)

62式軍用五功能指北針湘廠早期無序號版《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱： 62式軍用五功能指北針湘廠（早期無序號版）
英文名稱： PLA Type 62 Five-Purpose Compass, Xiang Factory (Early Unnumbered Version, IJA Khaki Color)
文物序號： 無（實物機身無出廠序號）
定型年份： 民國51年 (1962)
製造單位： 湖南株洲指北針製造廠（錶盤代碼：圓圈「湘」字）
生產國家： 中華人民共和國 (P.R.C.)
館藏單位： 黑水博物館 (Black Water Museum)

2. 藏品說明

本件館藏為冷戰時期解放軍廣泛配發的制式定向測繪裝備——「62式軍用五功能指北針」。透過實物的細節考證，本藏品屬於早期生產批次，具備以下顯著特徵：

特殊的塗裝色彩與無序號機身： 不同於後期常見的平滑軍規橄欖綠，本藏品的全金屬機身（非磁性鋁合金）表面塗裝，採用了偏向卡其色的「日本帝國陸軍國防色」。此外，經考證，早期的「湘」字版指北針普遍皆未印製出廠序號。與後期改用數字廠標（如41廠）並配有獨立序號的版本有著明確的區隔。機身上附有一條深綠色的原裝編織攜行繩。
里程計設計（里程輪）：機身上蓋設有一組里程表。圓形透明窗已黃化，內部有刻度盤與一根紅色指針。配合機身側邊受三角護蓋保護的里程輪，操作人員可以在軍用地圖上沿著路線滾動，指針便會直接換算出 1:25000、1:50000 與 1:100000 三種常見軍用地圖比例尺的實際距離。

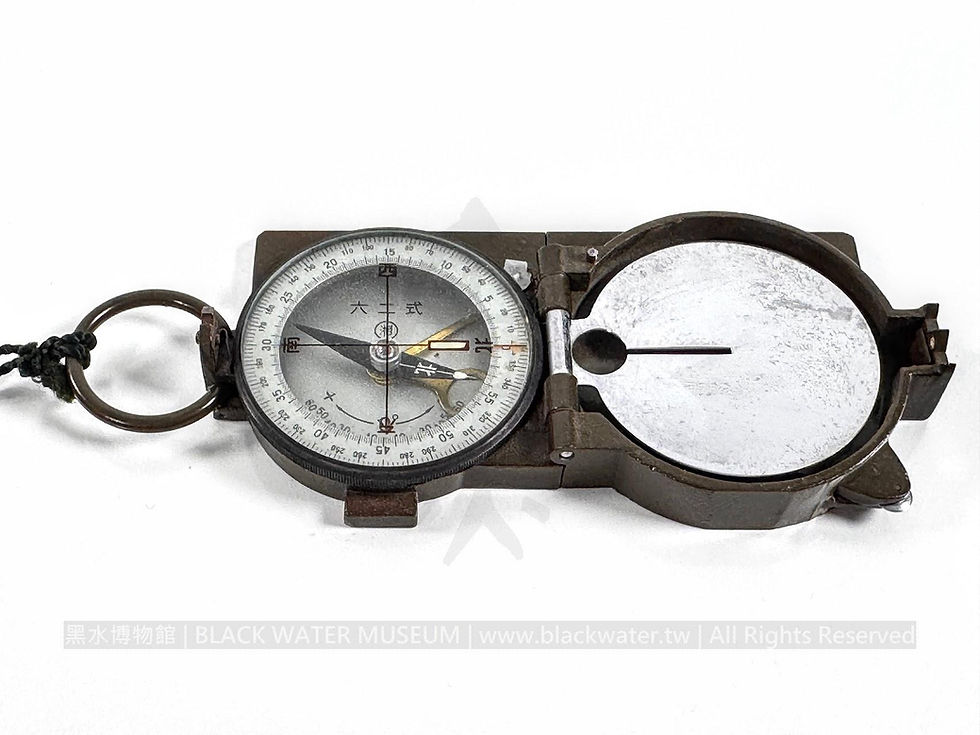

內部錶盤與觀測系統： 將指北針展開後，上蓋內附有一面平視鏡（帶有短化的中央瞄準縫），用於輔助觀測地形與目標。機身的內部特徵如下：
銘牌與代碼： 錶盤正上方印有「六二式」，其正下方則印有一個圓圈內含「湘」字的兵工廠徽記。
方位標示與磁針： 採用立體方位標示設計，深紅色的簡體漢字「东」、「南」、「西」、「北」四字與基準十字線，直接印製於可旋轉的玻璃面上。磁針為黑色菱形雙向設計，北端帶有「北」字與白色夜光塗料。
雙圈測量刻度： 錶盤外圈為 360 度方位角刻度（標示 0-350，邊緣帶有便於操作的圓形滾花）；內圈刻度則為 0-55，代表 6000 密位制（承襲共產陣營的軍用標準）。
測斜儀設計（俯仰角度表）： 錶盤下方配置了一組黃銅色鐘擺形指針（標有「- 0 +」符號與 0-60 的仰俯角刻度），配合機身側立使用，可測量地形的仰角與俯角（±60度）。

3. 技術規格

主體材質： 非磁性金屬（主要為鋁合金）、玻璃。
表面塗裝： 日本帝國陸軍國防色。
儀器功能（五功能）： 整合了 1. 測定方位角（菱形磁針）、2. 測量地圖曲線距離（里程表）、3. 測繪尺（側邊 0-10 公分直尺）、4. 俯仰角度表（測斜鐘擺形指針）、5. 距離估定器（藉由幾何關係估測目標間隔與距離）。
測量刻度： 外圈 360 度制（標示 0-350）；內圈 6000 密位制（標示 0-55，每單位 20 密位）。
地圖比例尺換算： 內建 1:25000、1:50000、1:100000 三種標準比例。
生產代碼： 圓圈「湘」字廠徽。
機身序號： 無。

4. 發展歷史與考證

「62式軍用五功能指北針」於民國51年(1962)正式定型，是解放軍在冷戰時期產量最大、影響最深遠的指向測繪裝備。然而，它的真實身世與研發脈絡，卻隱藏著一段漫長的兵工歷史。

闢謠：網路資料的「蘇式傳承」謬誤與真實的「西體東用」系譜

在百度百科中，將62式指北針錯誤地描述為「傳承了蘇式裝備紮實可靠的設計特性」。這是一個極度嚴重的歷史誤解。從機械結構來看，62式與同期的蘇聯制式羅盤（如 AK 砲兵羅盤）在設計上毫無血緣關係。它身上唯一的「蘇聯元素」，僅僅只有內部錶盤改用的「6000密位刻度」。

透過歷史物件與史料的比對，其真實的裝備演化史，是一條純正的德國機械血統：德國原型 ➔ 中華民國「中正式」 ➔ 中華民國「中正壹式」 ➔ 解放軍「51式」 ➔ 解放軍「55式」 ➔ 解放軍「62式」。

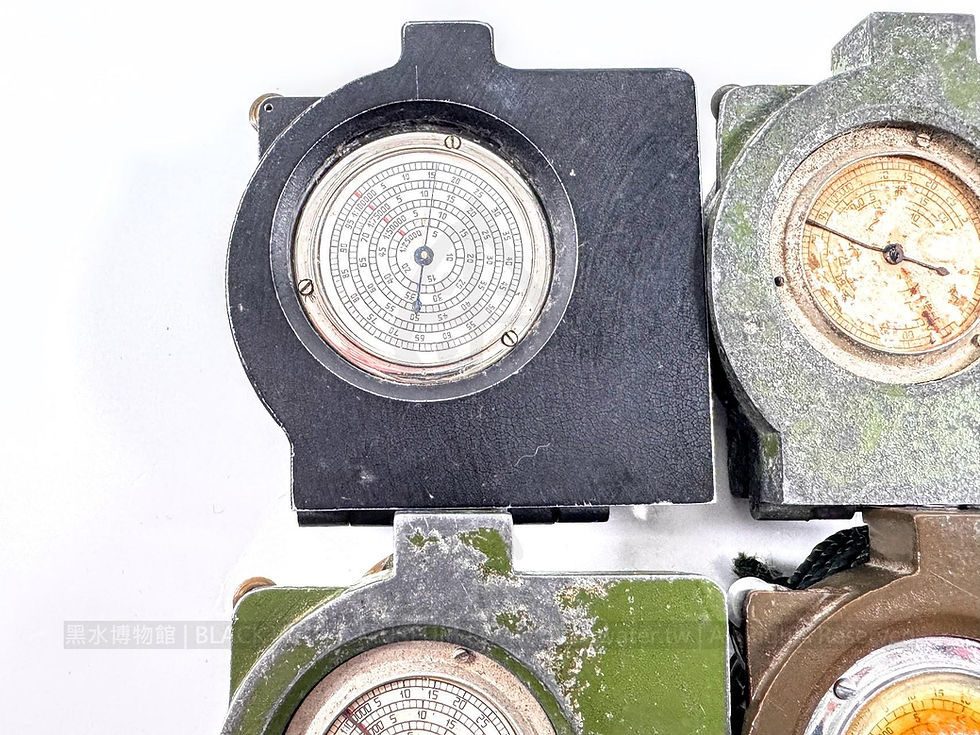

德國原型（Breithaupt Kassel 零號機）： 根據實物考證，這條兵工演進史的最原始起點，是 1930 年代德國卡塞爾百年大廠布萊特豪普特（F.W. Breithaupt & Sohn）所生產的 第一型 (Modell I) 附里程錶版（電報代碼：COKIL） 軍用行軍羅盤。這款帶有「D.R.G.M.」（德意志帝國實用新型專利）印記的戰前裝備，奠定了金屬翻蓋、連動里程錶與斜度表的整體機械架構。其採用德國標準的 6400 密位制，標有 N, O (Ost/東), S, W 德文方位。外圈轉盤具備考究的「12個防滑凸耳 (Lugs)」。
中華民國引進與改進（「中正式」與「中正壹式」的誕生）： 1930 年代中德軍事合作期間，中華民國兵工署引進了上述德國羅盤進行國產化：
「中正式」： 作為早期的國產版本，承襲了德國的封閉圓形磁針托片壓板與箭頭/Y字尾羽磁針。但在細節上已開始了國產化的變革，例如在里程輪上做了內縮變更以防碰撞、將外圈方位轉盤由德國考究的「12個防滑凸耳」簡化為便於量產的圓形滾花，並採用正體中文。
「中正壹式」： 兵工署的改進版。主錶盤刻度由百位密位增加為20密位刻度佈局；銅製提環變粗；內部的磁針托片壓板由「封閉圓形」改成了「開口圓形」。
過渡型號「51式指北針」（蘇聯化起點與零組件變革）： 中共建國後開始生產解放軍第一代的「51式」。早期如美亞電儀社仿造「中正式」的封閉圓形壓板與箭頭磁針；然而如上海永紅儀器廠生產之五一式，此時期已發生了重大的零件變革：部分51式捨棄了自德國原型沿用的箭頭磁針，改為「菱形雙向」磁針，並抄襲改進型「中正壹式」的「開口圓形」壓板。在硬體架構基礎上，51式邁出了「陣營轉換」的第一步：為了與共產集團（蘇聯）火砲體系接軌，將源自德國的 6400 密位，修改為蘇聯標準的 6000 密位制。
「62式」的工藝演進與定型： 中共兵工體系對51(55)式進行了最終的規格定型。在承襲前代機械架構（包含51式已採用的菱形磁針與開口圓形壓板）的基礎上，62式外觀上最顯著的防護變革是將里程輪改為「帶邊三角護蓋」。錶盤採用雙圈設計（外圈 360 度、內圈 6000 密位），於民國51年(1962)正式定型。

5. 製造商沿革

在62式指北針正式定型後，其早期的主要生產廠商包含了哈爾濱儀錶廠（簡稱哈儀廠）。然而，隨著冷戰時期部隊的擴編以及後續龐大的民間測繪需求，指北針的生產任務被分配給了多個地方工廠。除了哈儀廠外，市場上亦可見到由「3614」廠、「雲」字廠、「上」字廠，以及代號「湘」廠（即 41 廠）等不同單位所製造的版本。

「41廠 / 湘廠」的真實身分解密：

本藏品錶盤上的「圓圈湘」標誌，與後期待有數字代碼的「鼓形框 41」實為同一淵源。在民間軍品收藏界常被俗稱為「國營第 41 廠」，但這其實是保密代碼與俗稱。代號「湘」廠指出了其地理位置位於湖南省。

經現代史料與企業沿革查證，負責生產這批軍用指北針的實體工廠，位於湖南省株洲市株洲指北針製造廠。該廠區在經歷了冷戰時期的兵工生產與後續的企業化轉型後，目前的全名為中良科技集團有限公司（Zhongliang Technology Group）。這家企業至今仍是中共部隊指北針的核心供應商，不僅在當年大量生產了 62式，後續解放軍所使用的 80式、97式（Y/JZB97）以及最新的 97A式指北針，皆是出自這家湖南株洲的「41廠」之手。

6. 藏品價值

兵工裝備演進史的「活化石」： 從德國布萊特豪普特 (Breithaupt) 原型 ➔ 中華民國「中正式」 ➔ 「中正壹式」 ➔ 「51式」 ➔ 「55式」 ➔ 「62式」。這款羅盤見證了近代中國大陸國防工業保留西方金屬機械工藝、並轉換至蘇聯刻度標準的完整歷史脈絡，是研究裝備傳承的絕佳實物教材。
越戰軍援的歷史見證： 根據史料記載，這套源自1930年代德國裝備血統的儀器，在中國大陸定型為衍生版「62式」後，於冷戰中期的越戰 (Vietnam War) 期間，被作為軍事援助大量配發給越共 (Vietcong) 軍隊使用。本藏品作為早期的湘廠製品，不只是解放軍的測繪主力，更是冷戰時期共產陣營向外軍備輸出與地緣博弈的關鍵實物證據。
國防色塗裝與無序號狀態： 不同於後期常見的版本（如帶有鼓形框41廠徽、具備獨立序號與橄欖綠塗裝的版本），本藏品保留了特殊的「日本帝國陸軍國防色」塗裝，且全機無出廠序號、採用早期的圓圈「湘」字廠徽。這印證了62式指北針在早期生產的真實樣貌與歷史標記。
兵工代號制度的見證： 錶盤上獨特的圓圈「湘」廠代碼，保留了冷戰時期中共兵工廠為了保密防諜所實施的地理代號制度，具備史料考證與實物收藏價值。
