文物名稱：民國65年(1976)美國陸軍 M2 砲兵羅盤（愛因斯沃斯公司）序號177587
英文名稱：c. 1976 U.S. Army M2 Artillery Compass (Wm. Ainsworth & Sons) SN:177587
製造年份：約民國65年(1976)
製造單位：威廉・愛因斯沃斯父子公司（Wm. Ainsworth & Sons，錶盤標示 AINSWORTH / DENVER COLO.）
生產國家：美國 (U.S.A.)
館藏單位：黑水博物館 (Black Water Museum)
2. 藏品說明
本件館藏為美國陸軍 M2 砲兵羅盤，序號177587，依目前已知 M2 實物序號及具明確製造日期的後期型羅盤比對，年代約為民國65年(1976)。
M2 是將磁羅盤、測斜儀、水準儀與瞄準裝置整合於同一金屬殼體中的軍用精密測量儀器。美國陸軍民國31年(1942)《TM 9-1596 Ordnance Maintenance Compass M2》已將其列為野戰砲兵標準羅盤，用以取得測斜、高低角及方位角讀數，主要供野戰砲兵偵察與陣地測量使用。

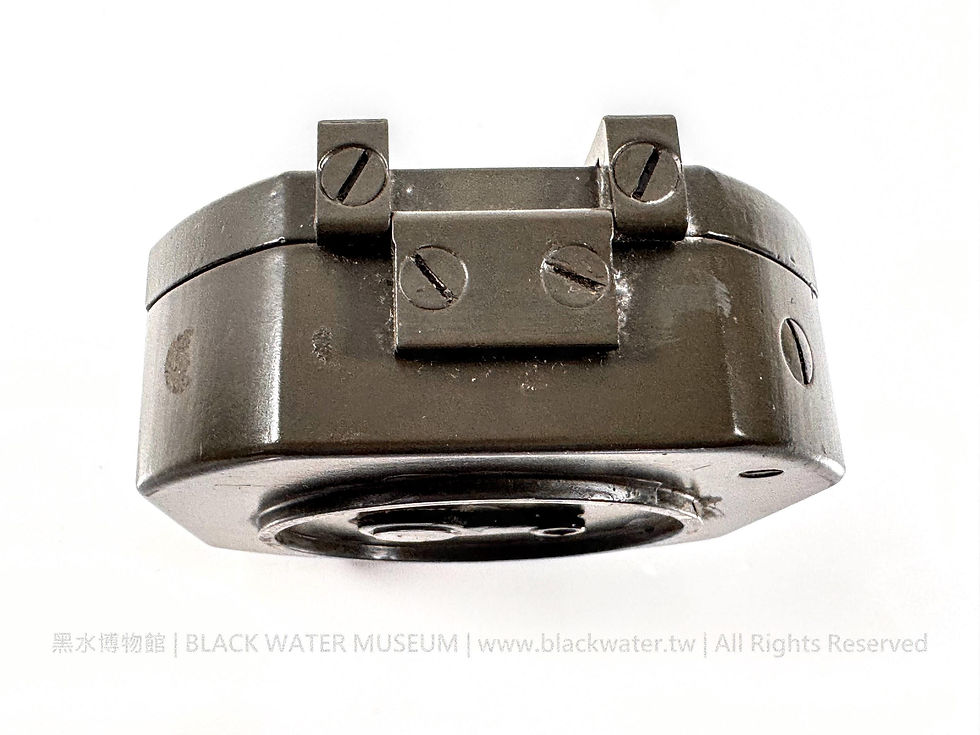

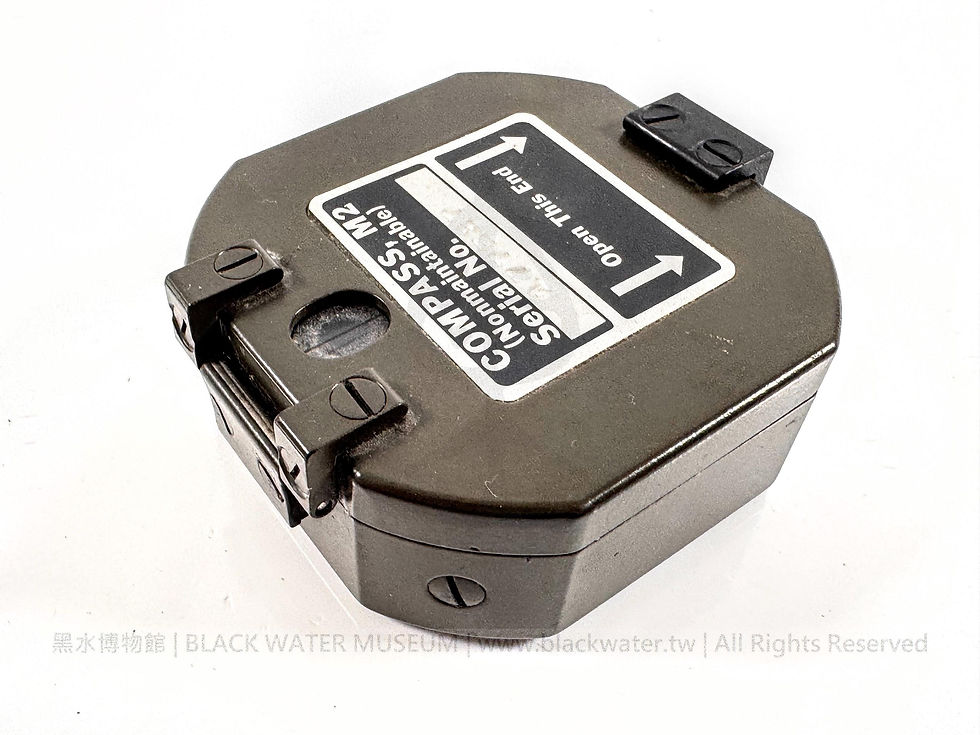

本件主體採八角形非磁性金屬殼體，表面施以平滑軍綠色塗裝。上蓋外側貼有黑底白字識別標籤，可清楚辨識：

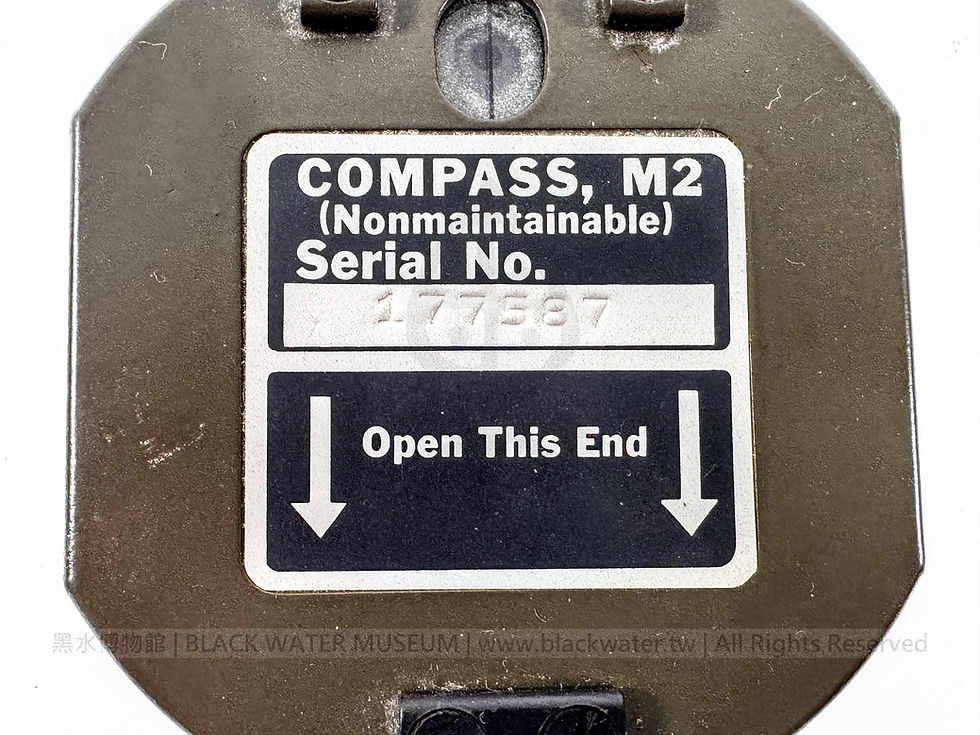

COMPASS, M2(Nonmaintainable)Serial No.177587
Open This End
「Nonmaintainable」即「不可維修」，是後期 M2 常見的軍方後勤標示。黑水博物館現藏民國59年(1970)序號135291及民國75年(1986)序號272529的 M2，亦具有相同的「COMPASS, M2 (NONMAINTAINABLE)」標示，顯示本件屬於冷戰時期後期標準化型式。

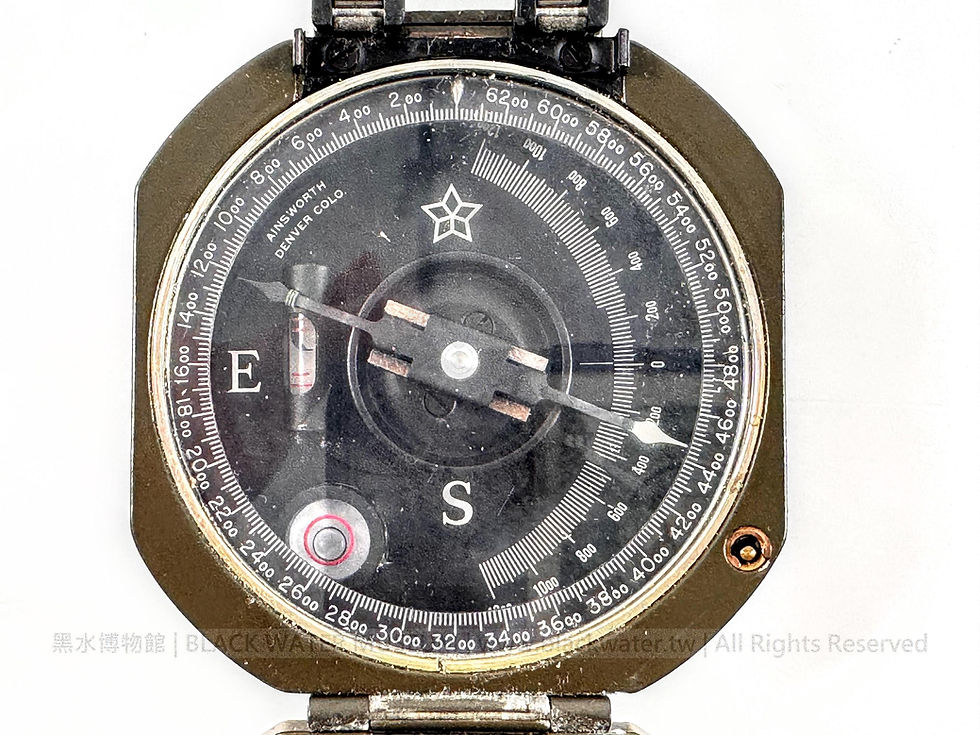

打開羅盤後，錶盤左上方可清楚見到：
AINSWORTHDENVER COLO.
即美國科羅拉多州丹佛的威廉・愛因斯沃斯父子公司（Wm. Ainsworth & Sons）標示。

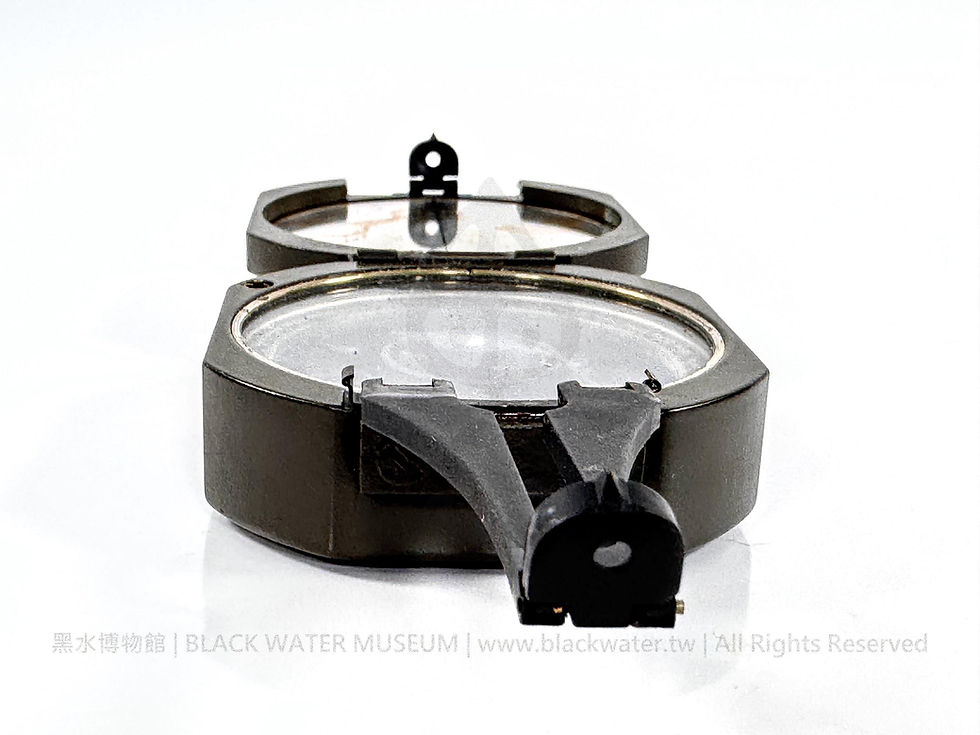

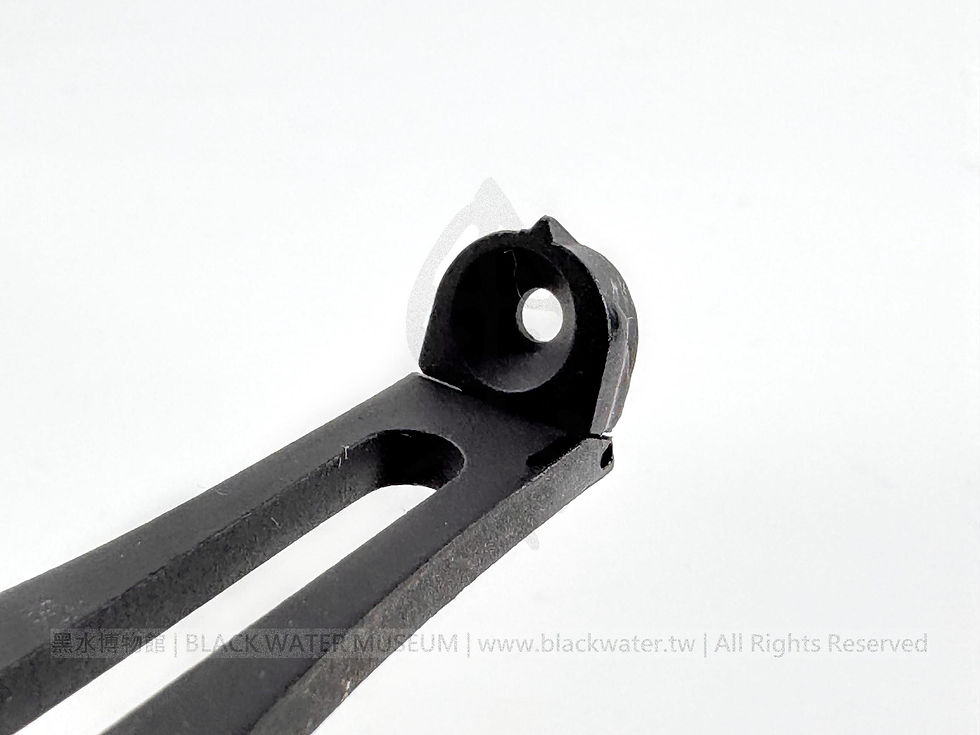

本件的瞄準系統亦已採用後期 M2 的構造。上蓋設有短型前準星，羅盤主體另一端配置可展開的長型後照門；兩者皆採單一正圓形覘孔，使用後可向羅盤內部摺疊收納。此種構造與黑水博物館現藏民國59年(1970)序號135291及民國75年(1986)序號272529的 M2 相同，而與二戰早期型常見的橫置8字形覘孔及不同摺疊方式已有明顯差異。

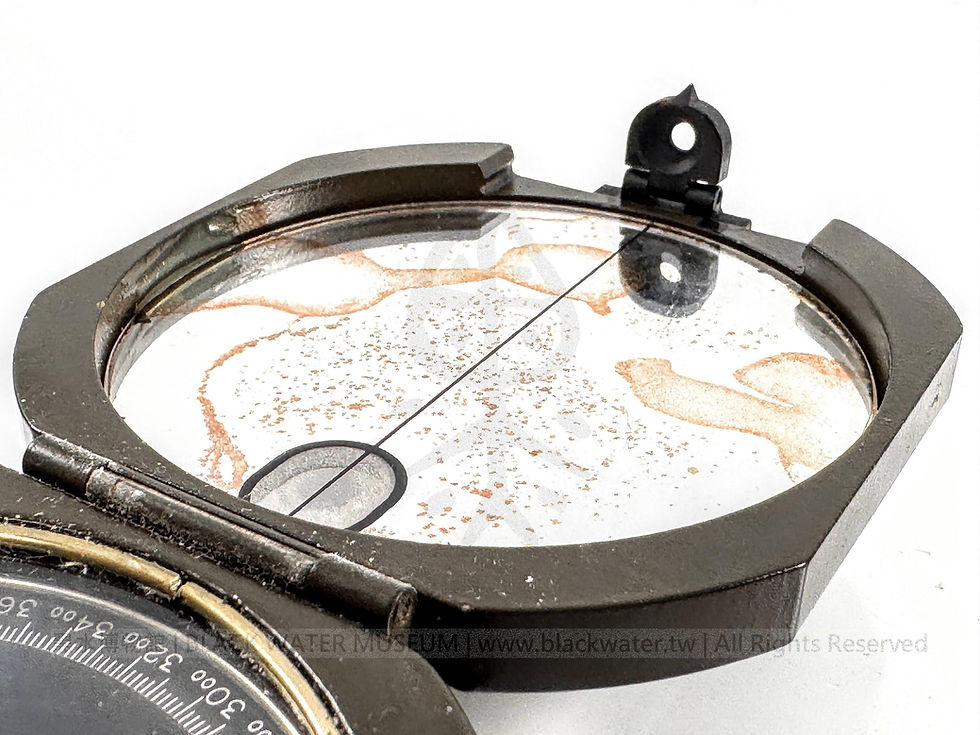

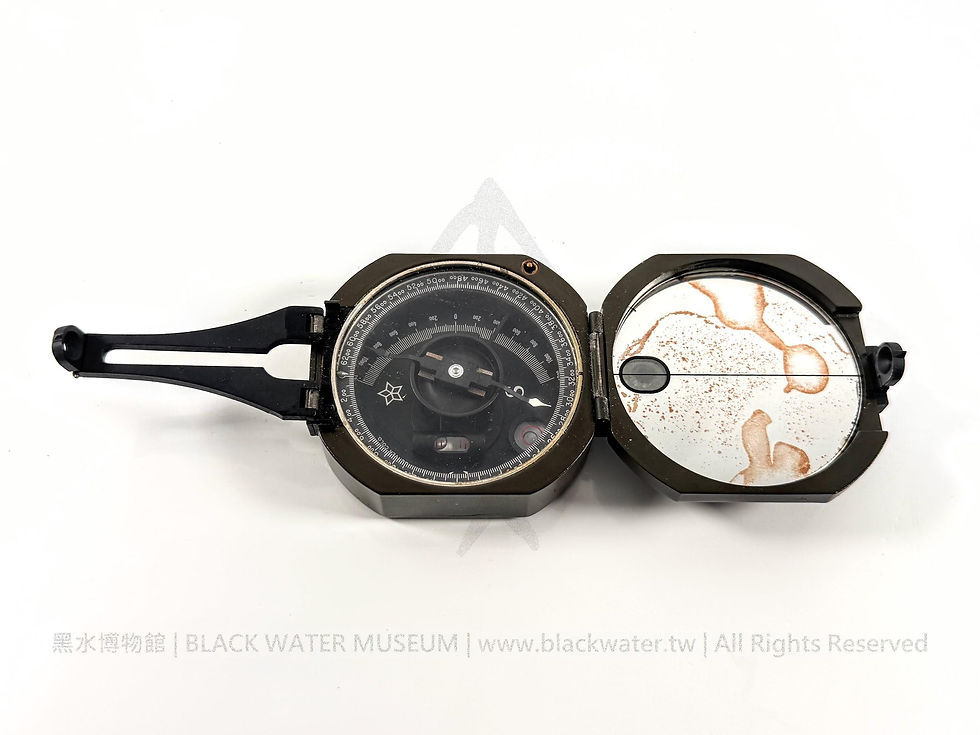

羅盤上蓋內側裝有大型反射鏡，鏡面中央設置一條黑色瞄準基準線，配合前準星與後照門，可在瞄準目標的同時觀察羅盤刻度。館藏實物鏡面鍍層因長期使用及保存，已出現明顯褐色氧化與局部斑駁，但中央瞄準線及主要觀測結構仍完整保存。

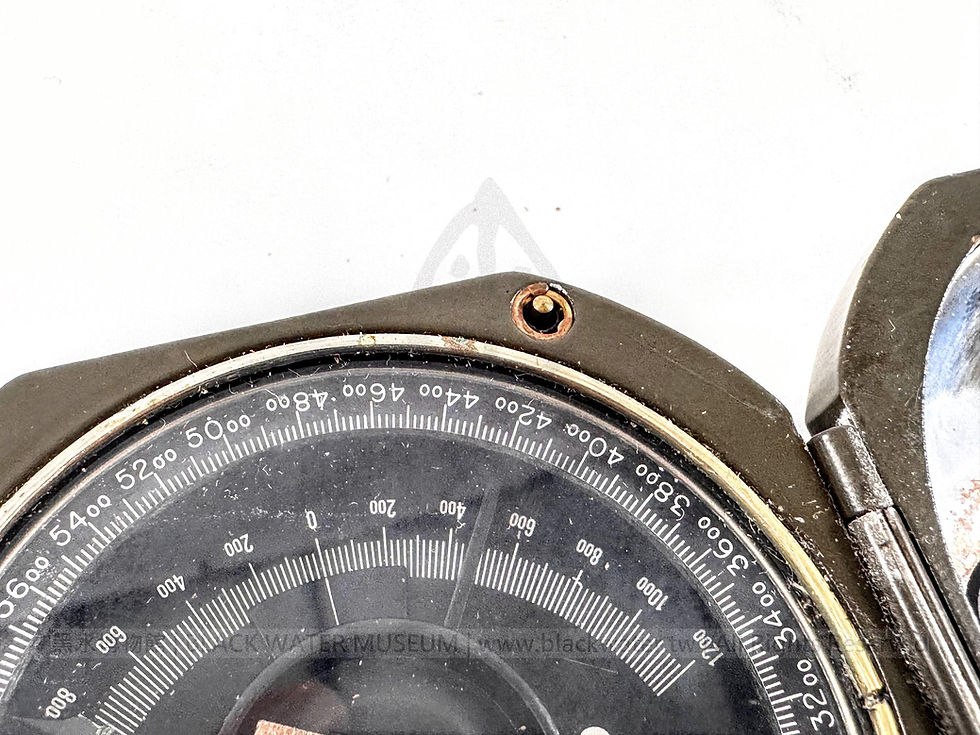

錶盤外圈為軍用密位制方位角刻度，全圓共6400密位；內側另設高低角刻度。盤面內配置圓形水準儀與管狀水準儀，羅盤側邊並設有方位角刻度調整機構，可依所在地磁偏角調整方位刻度。
本件磁針同樣屬後期構造。民國31年(1942)《TM 9-1596》所記載的早期 M2，是在磁針上纏繞細銅線，以補償磁傾造成的不平衡；本件已不見此種線圈配重，而採與黑水博物館1970及1986年後期型相同的大型中央軸盤結構，呈現 M2 長期生產過程中的結構演進。
3. 技術規格
型號：Compass, M2
用途：砲兵方位測定、測斜、高低角測量及戰場定向
主體材質：非磁性金屬合金殼體、玻璃錶盤及鏡面，搭配金屬機械組件
表面塗裝：平滑軍綠色塗裝
方位角刻度：全圓6400密位（mils），0至6200循環標示，每格20密位
高低角刻度：以水平位置為0，向兩側各延伸至1200密位，每格20密位
水準裝置：
圓形水準儀（Circular Level / Bullseye Level），用於將羅盤本體調整至水平
管狀水準儀（Tubular Level），配合高低角測量使用
方位調整：設有方位角刻度調整機構（Azimuth Scale Adjuster），可轉動方位刻度環，以配合所在地磁偏角進行修正
觀測系統：
上蓋內側反射鏡
鏡面中央瞄準基準線
可摺疊式短型前準星
可摺疊式長型後照門
前、後瞄準器均採單一正圓形覘孔
前、後瞄準器均可向羅盤內部摺疊收納
磁針：後期型中央軸盤構造，未使用二戰早期型可見的銅線配重
館藏序號：177587
外部標示：
COMPASS, M2(Nonmaintainable)Serial No. 177587Open This End
內部標示：
AINSWORTHDENVER COLO.
美國陸軍《TM 9-1596》記載，M2 的方位刻度共有320個等分，每格20密位，因此全圓為6400密位；高低角刻度則由0向兩個方向各延伸至1200密位，同樣以20密位為一格。手冊同時確認其配置圓形及管狀兩種水準儀，以及可調整方位刻度的磁偏角修正機構。
4. 發展歷史
M2 砲兵羅盤的技術源流可追溯至光緒20年(1894)，加拿大裔採礦工程師大衛・W・布倫頓（David W. Brunton）取得袖珍經緯儀（Pocket Transit）專利。布倫頓將這種可攜式測量儀器的製造權授予丹佛鐘錶及精密儀器製造者威廉・愛因斯沃斯（William Ainsworth），此後形成延續超過一世紀的布倫頓袖珍經緯儀產品系譜。
民國18年(1929)，美國軍方首次訂購針對軍事用途改良的袖珍經緯儀。布倫頓官方沿革指出，這種軍用改良型後來即發展為 M2，並使軍方合約成為該系列的重要市場。
至第二次世界大戰期間，M2 已正式成為美國陸軍野戰砲兵的標準羅盤。民國31年(1942)8月14日公布的《TM 9-1596》記載，M2 可進行測斜、高低角及方位角測量，作為野戰砲兵偵察使用的多用途精密儀器。
黑水博物館現藏二戰早期型 M2，可見早期型所使用的皺紋漆、較複雜的覘孔以及磁針銅線配重；進入冷戰時期後，M2 在基本測量原理不變的情況下逐步進行結構調整。
黑水博物館現藏民國59年(1970)序號135291的愛因斯沃斯 M2，已具有平滑軍綠色塗裝、單一圓形覘孔、向內摺疊的前後瞄準器、大型中央磁針軸盤及「NONMAINTAINABLE」標示。本件序號177587在外觀與內部結構上與該件高度一致，顯示兩者同屬後期型 M2 發展階段。
到了民國75年(1986)，黑水博物館序號272529的史托克與耶魯公司（Stocker & Yale Inc.）製 M2，仍延續相同的平滑殼體、圓形覘孔、內收式瞄準器及中央軸盤等基本結構，但外部銘牌已增加「NOV86」、MIL-C-58052及製造商 CAGE Code 等完整軍方生產資料。
因此，本件序號177587正位於1970年代初期愛因斯沃斯型與1980年代後期標準化軍規型之間，是觀察 M2 由越戰時期型式向冷戰後期型式延續的重要實物。
5. 製造商沿革
威廉・愛因斯沃斯（William Ainsworth）是美國19世紀末重要的精密儀器製造者之一。史密森尼美國國家歷史博物館資料記載，他於光緒5年(1879)製作第一具天平，翌年移居科羅拉多州丹佛，之後發展精密天平、測量及科學儀器製造事業。公司其後發展為威廉・愛因斯沃斯父子公司（Wm. Ainsworth & Sons）。
大衛・W・布倫頓於光緒20年(1894)取得袖珍經緯儀專利後，授權愛因斯沃斯製造。史密森尼資料記載，愛因斯沃斯公司自光緒22年(1896)開始銷售布倫頓袖珍經緯儀，至光緒25年(1899)已售出超過200具；此後布倫頓型袖珍經緯儀逐漸成為公司的代表性測量產品之一。
民國18年(1929)，美國軍方開始訂購軍用改良版本；至第二次世界大戰時期，愛因斯沃斯公司已成為 M2 砲兵羅盤的重要製造來源之一。
民國61年(1972)，懷俄明州里弗頓（Riverton, Wyoming）的投資人向愛因斯沃斯父子公司購得布倫頓品牌及產品線，並將生產與管理據點由丹佛移往里弗頓。布倫頓的官方公司沿革記載此一產權及生產基地轉移。
本件錶盤仍保留「AINSWORTH / DENVER COLO.」標示，而依軍用 M2 序號比較，其整體年代約落在民國65年(1976)。這項現象顯示1972年產品線轉移後的軍用 M2 生產中，仍可見帶有愛因斯沃斯丹佛標示的既有零組件或總成。民國68年(1979)1月、序號194373的另一具後期 M2 實物，同樣可見此種情況。
6. 藏品價值
本件最重要的研究價值，在於序號177587恰好補足黑水博物館 M2 砲兵羅盤系列中1970年代中期的發展位置。
黑水博物館現藏序號135291的愛因斯沃斯 M2，年代記錄為民國59年(1970)；另一件序號272529的史托克與耶魯公司 M2，外部銘牌直接標示「NOV86」，即民國75年(1986)11月。
目前另可找到序號194373的 M2，其外部軍方標示為「1-79」，即民國68年(1979)1月。將上述具有年代資料的實物依序排列：
135291——民國59年(1970)177587——本件194373——民國68年(1979)1月272529——民國75年(1986)11月
本件序號較1970年的135291增加42,296號，而距1979年1月的194373僅差16,786號。以1970至1979年兩個序號節點進行比例比較，本件約落在1976年；再以1979至1986年的後續序號增長速度反推，亦約落在1977年前後。因此，綜合現有實物資料，本件採「約民國65年(1976)」作為館藏編目年份最為合適。
從型制上觀察，本件亦正好位於 M2 後期結構成熟階段：其平滑軍綠色塗裝、單一圓形覘孔、向內摺疊的前後瞄準器、大型中央磁針軸盤及「NONMAINTAINABLE」標示，皆與館藏1970及1986年 M2 形成連續的演進關係。
因此，黑水博物館目前可透過二戰早期型、民國59年(1970)序號135291、本件約民國65年(1976)序號177587，以及民國75年(1986)序號272529等實物，直接比較 M2 砲兵羅盤自第二次世界大戰至冷戰中後期，在塗裝、瞄準器、磁針結構、軍方後勤標示及製造體系上的長期演變。
本件同時保存完整序號、AINSWORTH / DENVER COLO. 製造標示及主要測量、瞄準機構，對於研究1970年代美國陸軍 M2 砲兵羅盤的年代序列與型制演進，具有重要的實物比較及館藏展示價值。
