1930年代德國布萊特豪普特 (Breithaupt) 里程錶第一型(COKIL Modell I) 60度版軍用行軍羅盤

14小时前
讀畢需時 8 分鐘

1930s German Breithaupt "COKIL Modell I" Map-Reader Military Marching Compass (60° Clinometer Version / D.R.G.M.)

1930年代德國布萊特豪普特 (Breithaupt) 里程錶第一型(COKIL Modell I) 60度版軍用行軍羅盤《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱： 1930年代德國布萊特豪普特 (Breithaupt) 里程錶第一型 (COKIL Modell I) 60度版軍用行軍羅盤
英文名稱： 1930s German Breithaupt "COKIL Modell I" Map-Reader Military Marching Compass (60° Clinometer Version / D.R.G.M.)
文物序號： 19
生產年份： 民國19年 (1930s)
製造單位： 德國卡塞爾布萊特豪普特父子公司 (F.W. Breithaupt & Sohn, Kassel)
生產國家： 德國 (Germany)
館藏單位： 黑水博物館 (Black Water Museum)

2. 藏品說明

本件館藏為由德國卡塞爾 (Kassel) 百年精密儀器大廠「布萊特豪普特父子公司」 (F.W. Breithaupt & Sohn) 所生產的軍用行軍羅盤。根據原廠《使用手冊》 (Gebrauchsanweisung) 史料考證，採用單圈 6400 密位制設計的羅盤，其德國官方正式型號為 「第一型」 (Modell I)。同時，原廠為了方便國際電報訂購，給予了配備地圖里程錶 (Map reader) 的完整版一個專屬的電報目錄代碼 「里程錶型」 (COKIL, COmpass KILometer 的縮寫)，以區別於無里程錶的 「行軍型」基本款代碼 (COMAR, COmpass MARching)。

此型號不僅是戰前 (Pre-War) 德國精密工業的代表作，更是後來中華民國兵工署「中正式」軍用指北針的「直系血親」與最原始的設計藍本。

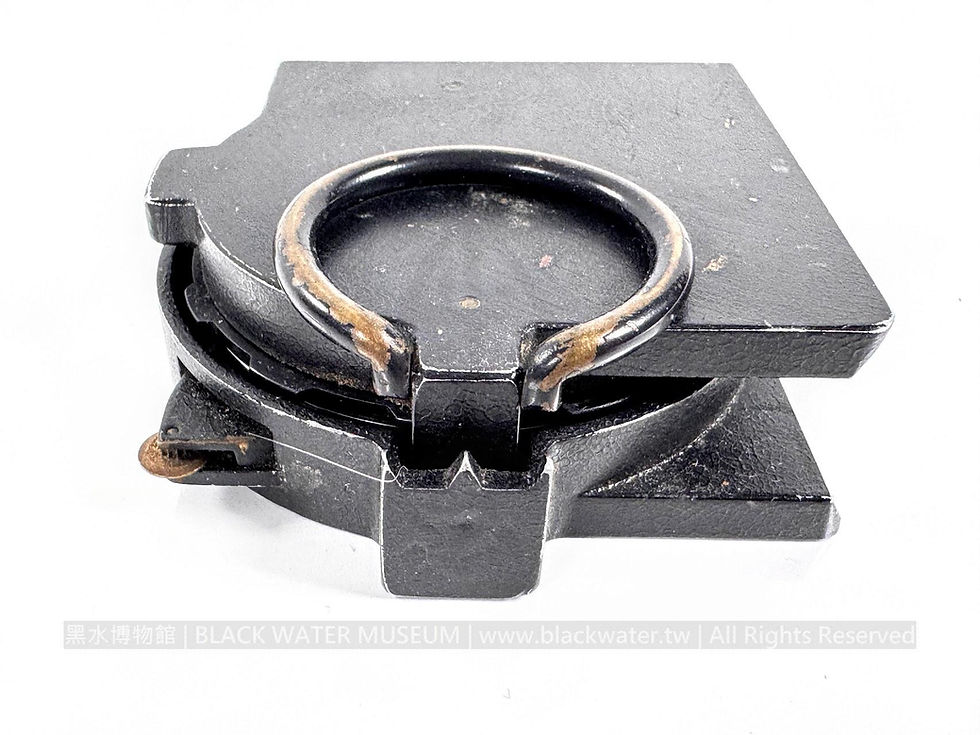

本藏品機身採用鋁合金材質，表面塗覆黑色皺紋烤漆 (Crackle finish)，且密位轉盤與機體一樣皆採用黑色塗裝，具備極佳防滑與減少戰場反光的作用。除了極佳的保存狀況外，其設計最主要的價值在於完美的整合了以下五個主要特點：

防滑凸耳密位轉盤（黑色塗裝）： 羅盤的方位與密位轉盤外圍，均勻分佈著 12個防滑凸耳 (Lugs)。這項設計確保了觀測者即使戴著厚重防寒手套，依然能穩固且精確地撥動轉盤。對比另一館藏《里程錶第一型(COKIL Modell I) 45度早期版》，其凸耳轉盤為無塗裝的金屬原色，本60度版館藏採用了與機身一致的黑色烤漆，顯示了後期改良的過程。這項極具德國機械美學的特徵，在後來國造的「中正式」上，為配合當時國內的加工條件而被改為製程較為簡易的圓形滾花 (Knurling)。

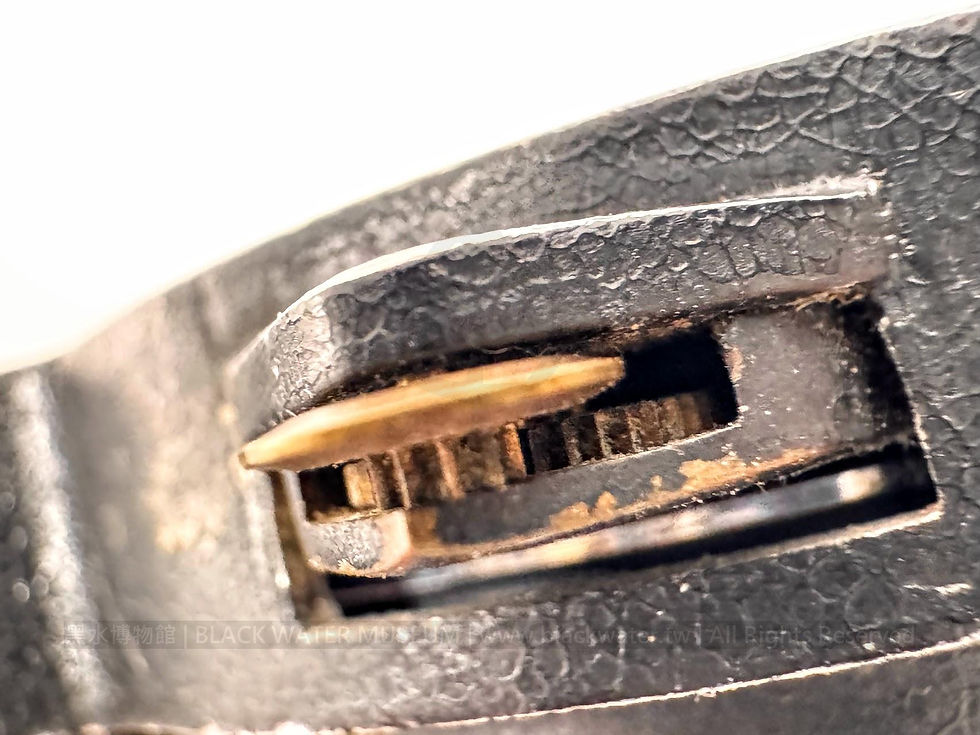

里程錶型 (COKIL) / 曲線測量儀 (Kurvenmesser)配置： 此為里程錶型 (COKIL) 的指標性特徵。羅盤側邊配備了測量地圖距離的銅製「里程輪」（不同於後來國造「中正式」的內縮改良版），連動的上蓋「里程錶」或稱曲線測量儀 (Kurvenmesser) 保存極為完整，玻璃鏡面完好無缺。內部印有四種常見軍用地圖比例尺（1:25000、1:50000、1:75000、1:100000）的同心圓刻度環，搭配藍色烤漆指針，展現德國的精密機械工藝。
測繪尺（金屬亮面處理）： 展開外殼後，一側設有標示 0 至 10 公分刻度的斜面測繪尺，方便直接於地圖上畫線測量。此德國原型機的尺面經過亮面特殊處理，底色保留金屬原色，搭配黑色刻度，極易辨視；這與後續國造「中正式」等羅盤直接刻印於機身烤漆上的工序截然不同，是確認其德國生產工藝的重要特徵。
距離估定器：機身前端帶有準星，其兩側的缺口設計即為「距離估定器」。觀測者可透過缺口夾角，運用簡單的幾何比例，快速在戰場上目測前方目標或陣地的距離與寬度。
斜度表（後期 60 度版）： 開啟主觀測錶盤，在磁針下方裝有一組測量地形用的「斜度表」（擺錘）。對比另一館藏里程錶第一型(COKIL Modell I) 45度早期版（其斜度表 Grad 刻度數字僅標示至 40 度），本後期版的斜度表則增加至正負 60 度，展現了針對陡峭山地地形的觀測能力。
內部主錶盤與專利印記：
廠標與血統： 錶盤中央明確印有「卡塞爾的布萊特豪普特」 (Breithaupt Kassel) 廠商品牌，磁針軸下方印有 德意志帝國實用新型專利 (D.R.G.M., Deutsches Reichsgebrauchsmuster) 字樣，證明其德國原裝血統。
德文方位標示： 採用德文的 N (Nord，北)、O (Ost，東)、S (Süd，南)、W (West，西) 標示基點。
磁針： 磁針採北端箭頭，箭頭上有一圓形夜光點、南端「Y」字形尾羽造型，國造「中正式」與後續的「中正壹式」完全沿用這個設計。
磁針托片壓板： 位於底座轉軸處的壓板，呈現完整的「封閉圓形」。這項機械特徵被後來的中華民國兵工署完全繼承，成為早期國造「中正式」的標誌性特徵。
鉸鏈裝配編號： 機身側邊鉸鏈處上下兩側，各印有序號「19」。

3. 年份考證與技術規格

【生產年份考證：民國19年(1930s)】

本藏品並未直接打上出廠年份，但綜合多項軍史與實物特徵，可將其生產區間明確定於 1930 年代：

原廠手冊出版年代印證： 根據國際權威羅盤文獻歸檔，記載有「第一型」 (Modell I) 官方型號與 COKIL 電報代碼的德國布萊特豪普特原廠《使用手冊》(Gebrauchsanweisung)，其出版年代被明確標註為 「30er J.」（德文 30er Jahre，即 1930 年代）。這直接證明了此型號羅盤推出的時期正是 1930 年代。
授權生產的年代下限： 根據現存史料，中華民國兵工署於民國26年（1937年）已獲得原廠授權，並生產出帶有「兵工」與「Breithaupt Kassel / D.R.G.M.」雙語標記序號62293號的中華民國國造版羅盤。這成為了最確鑿的實物證據，證明德國原廠的設計與量產必然早於民國26年（1937年）。
最晚年份基準（二戰爆發前）： 錶盤上印有製造商全名「卡塞爾的布萊特豪普特」 (Breithaupt Kassel)。二戰中後期（約民國30年，1941年起），德國軍工產品為防轟炸全面改用三字母代碼（布萊特豪普特代碼為 fvx），證實其為戰前 (Pre-War) 之產物。
反證：排除一戰拼裝品干擾： 國外古董軍品市場曾出現將此同款羅盤放入印有「1918」年份皮套中的紀錄。然經考證，該皮套上印有「S. MORDAN & CO 1918」字樣，此乃英國製造商 桑普森·莫丹公司 (Sampson Mordan & Co.) 為英軍一戰 維納式羅盤 (Verner's Pattern) 所製之皮套。將德國羅盤塞入英國皮套，屬於典型的後人拼裝貨 (Mismatch)，此皮套年份不足以作為羅盤本體生產年份的依據。

【技術規格】

主體材質： 非磁性合金金屬、玻璃、黃銅（滾輪、提環與樞軸零件）。
表面塗裝： 黑色皺紋烤漆 (Crackle finish)（包含密位轉盤亦為同色塗裝，為後期型規格）。
測量刻度： 經典單圈設計，外圈 6400 密位制（標示 0-60）。根據原廠手冊，此單圈設計即為標準的 第一型 (Modell I) 規格。
編制元件： 黃銅提環、照門、指標、測繪尺（金屬原色亮面處理，0-10cm）、里程錶 / 曲線測量儀 (Kurvenmesser，含四種比例尺）、外凸式里程輪、準星、距離估定器、斜度表(正負60度)與12等分防滑凸耳 (Lugs) 轉盤(黑色塗裝)。

4. 發展歷史

這顆帶有德意志帝國實用新型專利 (D.R.G.M.) 標記的戰前版 (Pre-War) 布萊特豪普特 (Breithaupt) 第一型 (Modell I) 60度版羅盤，見證了兩次世界大戰之間德國精密工業的黃金年代，同時也是近代中華民國兵工測繪裝備發展史的「零號機」。

黃金十年的「德式師」建軍與裝備引進 1930年代，正值中華民國政府建國後的「黃金十年」。為了推動軍隊現代化並建立精銳的「德式師」，中華民國政府與德國展開了密切的軍事與工業合作。當時中華民國兵工署引進的並非過時庫存，而是德國最新銳、技術最成熟的制式測繪裝備。
關鍵的技術移轉：民國26年（1937）授權生產 根據史料證實，中華民國兵工署不僅採購了成裝品，更成功引進了這款羅盤的生產線。目前現存最早的「中德混血」國造版羅盤出廠於「民國二十六年十月」（1937年10月）。在該型號的錶盤上，不可思議地同時並存了德國原廠「Breithaupt Kassel / D.R.G.M.」的專利印記，以及正體中文的「兵工」、「斜度」與方位標示。這項證據顯示，在民國27年(1938)5月德國軍事顧問團撤離前夕，中華民國兵工署已獲得德方技術授權與機具，開始組裝並生產國造版的指北針。
橫跨世紀的服役史：從二戰到越戰這款羅盤的生命週期遠超乎想像。根據國際羅盤博物館的紀錄，從民國26年（1937）在中華民國開始國產化生產後，它不僅經歷了抗日戰爭與戡亂戰爭（定型為「中正式」及後續衍伸型），在冷戰中期的越戰 (US vs. Vietnam war) 中，中國大陸製造的衍生版本甚至被大量配發給越共 (Vietcong) 軍隊使用。這證明了其原始設計具備著極高的戰場適應力與實用性。

5. 製造商沿革

德國卡塞爾布萊特豪普特父子公司 (F.W. Breithaupt & Sohn, Kassel)

布萊特豪普特 (Breithaupt) 是德國歷史極為悠久的光學與精密測量儀器製造商，其發展軌跡幾乎等同於德國近代軍事與工業測量技術的縮影。

創立與早期發展（清乾隆27年，1762年起）：該廠由約翰·克里斯蒂安·布萊特豪普特 (Johann Christian Breithaupt) 於清乾隆27年(1762)在德國卡塞爾 (Kassel) 創立。建廠初期以製造宮廷用天文儀器、星曆表與科學觀測儀器起家。
一戰與戰間期（1914-1930年代）：進入20世紀，該廠為德意志帝國軍隊生產大量高品質的測量裝備。一戰結束後，儘管德國面臨凡爾賽條約的限制，布萊特豪普特仍持續精進其儀器設計。在威瑪共和國 (Weimarer Republik) 時期，該廠推出了整合多項觀測功能的新一代第一型 (Modell I) 行軍羅盤（即本藏品之原始型號），確立了近代軍用多功能羅盤的設計標竿，並於1930年代授權中華民國兵工署進行生產。
第二次世界大戰時期（1939-1945）：1930年代至二戰爆發前，配合德意志國防軍 (Wehrmacht) 的擴軍需求，該廠繼續大量生產此類軍用羅盤與光學設備。民國30年(1941)起，為防範盟軍轟炸機鎖定兵工廠，其出廠產品全面取消廠牌明碼，改用隱蔽的三字母代碼「fvx」。二戰末期，卡塞爾遭受盟軍猛烈的戰略轟炸，工廠廠房嚴重受損。
戰後重建至現代（民國34年，1945年迄今）：二戰結束後，工廠迅速於廢墟中重建並恢復生產。冷戰期間，它繼續為西德聯邦國防軍 (Bundeswehr) 提供新一代的軍用羅盤（如著名的康納特系列, CONAT）。時至今日，這家挺過兩次世界大戰洗禮的二百年老廠，依然是全球頂尖的現代化精密測量儀器製造商。

6. 藏品價值

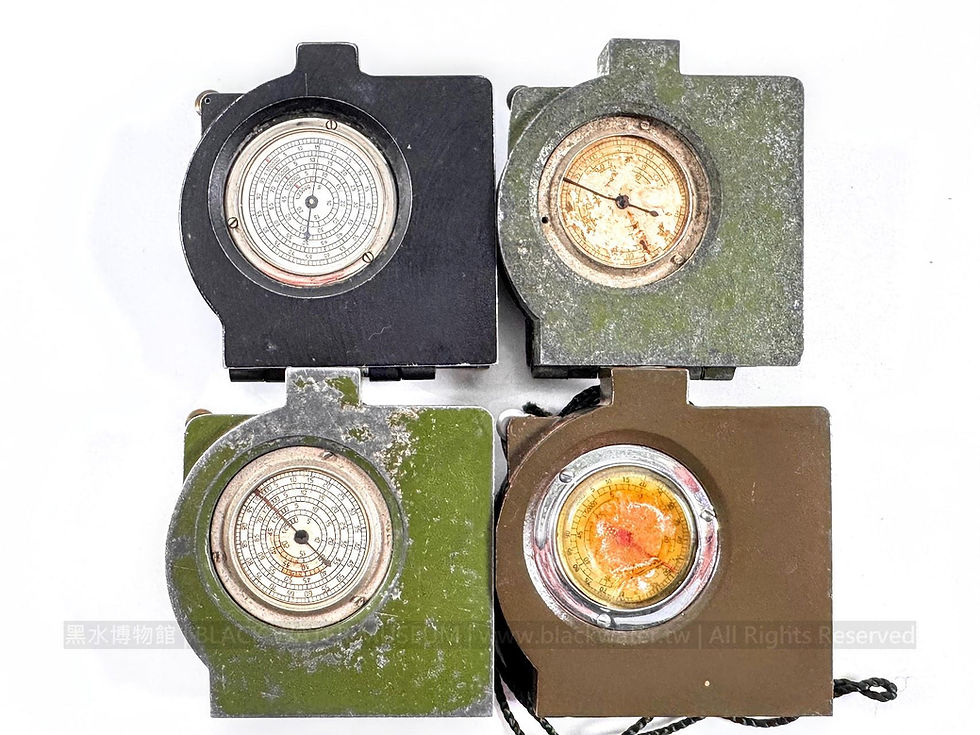

兵工發展史的「零號原點」： 作為中華民國國造「中正式」軍用指北針的第一型 (Modell I) 原型機，它提供了最直接的實物證據。其底座轉軸處的「封閉圓形」壓板被國軍兵工署完全繼承，同時也讓歷史研究者得以比對兩國在後續製造工序上的細微差異（如 12 等分防滑凸耳改為圓形滾花、金屬亮面尺面與直接刻印的區別、里程輪位置內縮等）。
完美的機械工藝狀態： 相較於歷經戰火摧殘、失去鏡面的國造「中正式」羅盤，本藏品保存了極為完整的里程計玻璃與四圈同心圓比例尺錶盤。這讓現代人能毫無障礙地理解這項 1930年代戰場黑科技最原始、最精密的運作面貌。
中德合作時代的歷史標本： 它是德國威瑪時期過渡至第三帝國初期精密軍工業的具體遺產，見證了中華民國「黃金十年」與德式師建軍引進世界最先進裝備的歷史。它不僅是一件測繪儀器，更是百年來從二戰橫跨至越戰，世界軍事測繪史發展演進的活教材，具備極高的展陳與學術研究價值。
