GB-TECH Mk3A2 攻擊型手榴彈含M206A2 引信（後期生產型）1:1 像真模型
- 10分钟前
- 讀畢需時 4 分鐘
GB-TECH Mk3A2 Offensive Hand Grenade (Late Production) 1:1 Replica with M206A2 Fuze
GB-TECH Mk3A2 攻擊型手榴彈含M206A2 引信（後期生產型）1:1 像真模型《Black Water Museum Collections | 黑水博物館館藏》
1. 基本資料
文物名稱： GB-TECH Mk3A2 攻擊型手榴彈含M206A2 引信（後期生產型）1:1 像真模型
英文名稱： GB-TECH Mk3A2 Offensive Hand Grenade (Late Production) 1:1 Replica with M206A2 Fuze
文物序號： 1300206 (依據原廠包裝筒標示)
製造年份： 民國92年(2003)7月20日
製造單位： GB-TECH
生產國家： 中華民國，臺灣地區 (Taiwan)
館藏單位： 黑水博物館 (Black Water Museum)
2. 藏品說明
本藏品為台灣軍事實物複刻及生存遊戲配件製造商 GB-TECH 於民國92年(2003)出品之「Mk3A2 攻擊型手榴彈」像真模型。藏品保存狀況良好，包含完整原廠配件，物件包含：
手榴彈本體： 彈體外觀採黑色消光處理，用以模擬美軍實品之「瀝青浸漬纖維（Asphalt-impregnated fiber）」材質的表面紋理與色澤。彈體表面直接印有黃色軍規字體「GRENADE HAND OFFENSIVE MK3A2 1OP 27-22 TNT」。

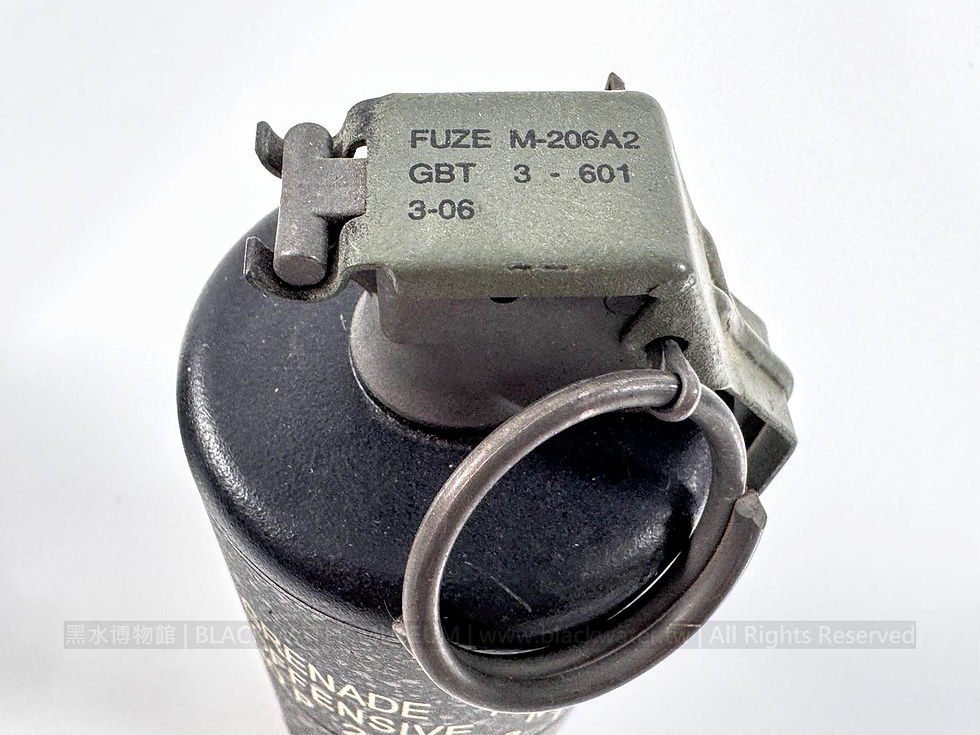

引信總成： 裝配模擬 M206A2 延遲引信，鋼製壓板上衝壓有「FUZE M-206A2 GBT 3-601 3-06」字樣，附有保險插銷、拉環及第二安全梢。

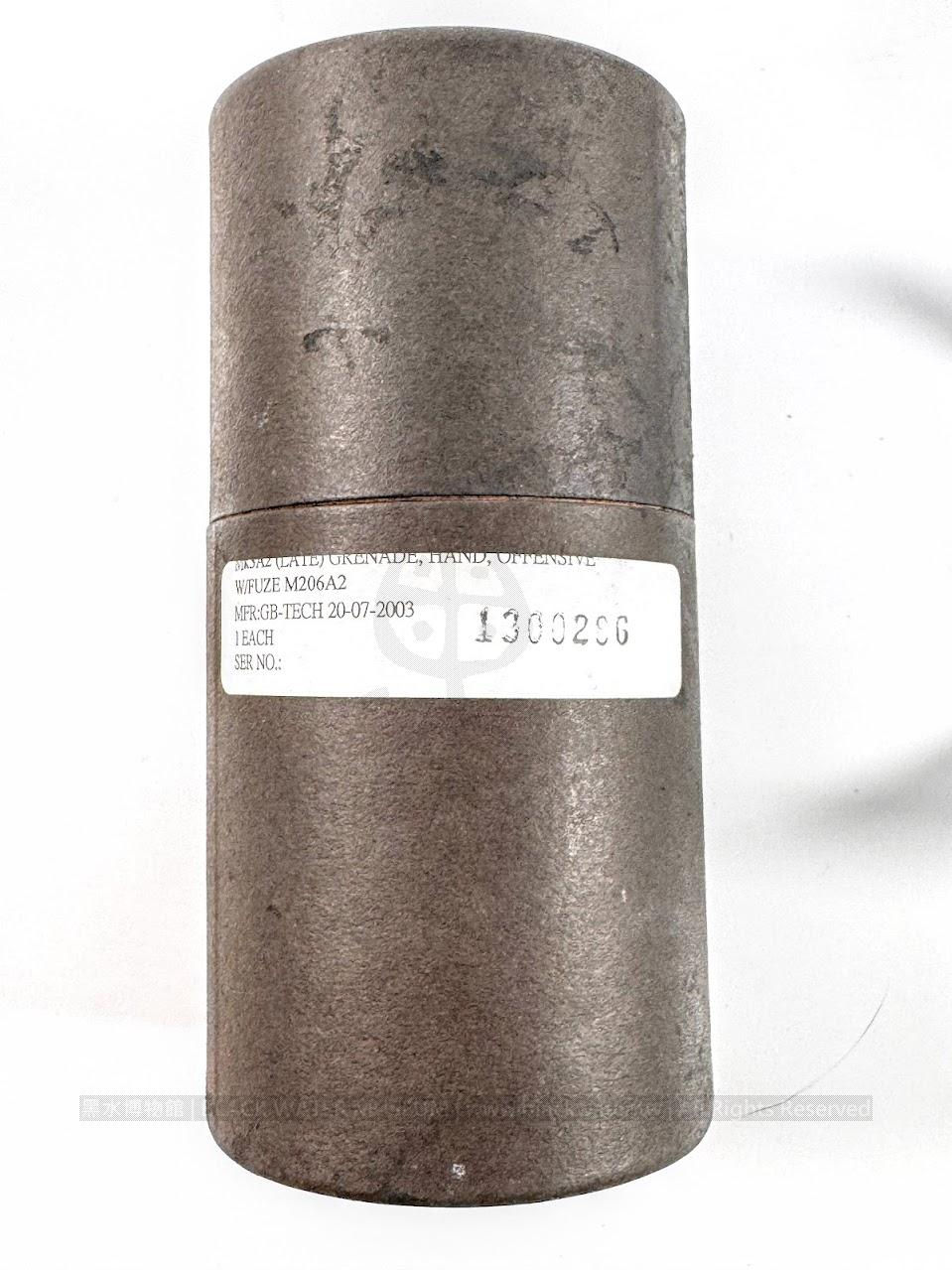

原廠包裝紙筒： 採用與美軍實品相仿之圓筒厚紙管包裝，外部貼有產品出廠標籤，註明型號、製造商、出廠日期（20-07-2003）及序號（1300206）。
原廠說明書： 記載 Mk3A2 實品之運作原理概述、產品規格及本模型之材質構造。
3. 技術規格
本節包含模型原廠說明書標示之數據，並與美軍歷史文獻進行比對註記：
型號： Grenade, Hand, Offensive, Mk3A2 (模型)
引信規格： 模擬 M206A2 引信。(註：依據美軍技術手冊 TM 43-0001-29，實品 M206A2 引信之出廠設定延遲時間為 4至5秒，與說明書記載之 4.5秒相符。)
尺寸： 直徑 55mm / 總長 138mm。
重量： 原廠說明書標示為 440g。(註：依據 TM 43-0001-29 記載，Mk3A2 真品總重為 15.6盎司，約合 442g。說明書標示之重量與實物史實極為接近。)
裝藥史料考證： GB-TECH 原廠說明書在介紹實物背景時，記載其裝填「310克 TNT」。然經比對美軍官方文獻（如 TM 43-0001-29），Mk3A2 實品之標準裝藥實為 8盎司（約 227克）的片狀 TNT (Flaked TNT)，全彈總重則為 15.6盎司（約 442克，與上述模型標示重量相符）。經比對相關歷史規格，研判其「310克」數據之來源，可能是將早期型號 Mk3A1 的「全彈總重量」（約 0.69磅，即 313公克，實際裝藥僅約 200公克）誤植為 Mk3A2 的裝填量。此類數據差異，可能與早期外文資料蒐集及換算過程有關。
模型材質： (依據 GB-TECH 原廠說明書標示)
彈體： 內部採用 6061 鋁管，外部包裹耐衝擊 ABS 塑膠製造，表面採仿瀝青塗裝。
引信總成： M206A2 引信主體及保險彈片標示為 K-7 鋼材製造。
安全聲明： 本產品為金屬與塑膠複合材質之模型，不含任何火藥或爆裂物成分。依據原廠警語標示，本產品僅供收藏賞玩用途，無法改裝。
4. 發展歷史
Mk3A2 攻擊型手榴彈 (Offensive Hand Grenade)： 依據美軍技術手冊與教範（如 TM 43-0001-29、TC 3-23.30 及 FM 3-23.30），「攻擊型手榴彈」的設計原理與常見依靠金屬破片殺傷敵人的「破片型手榴彈（如 M67）」不同。Mk3A2 亦被稱為爆震手榴彈（Concussion grenade），其彈體採用非金屬的「瀝青浸漬纖維（Asphalt-impregnated fiber）」製成。
此設計的戰術目的是在引爆時產生極少的破片，將危及友軍的風險降至最低，主要依賴內部 TNT 炸藥爆炸時產生的「超壓（Blast overpressure）與震盪效應」來殺傷敵人。美軍於城鎮戰（MOUT）環境、突擊室內空間、清理碉堡、壕溝或洞穴等密閉空間時，常配發此類彈藥。
後期生產型特徵與越戰服役紀錄： 依現存實物外觀考證，早期的 Mk3A2 彈體多貼有黃色標示貼紙；而約自1960年代末期（時值越戰期間）起，後期生產批次（Late Production）改採直接將黃色軍規字體漆印於黑色彈體表面之方式，此即為本藏品所復刻之款式。在越戰期間，此類手榴彈亦被美軍廣泛應用於地下掩體與壕溝的掃蕩任務。
石棉危害與服役現況： 查證美軍技術報告與軍械檔案，Mk3A2 彈體所使用之「瀝青浸漬纖維」材料，其成分中含有約 17%～50% 的白石棉（Chrysotile asbestos）。當手榴彈爆炸時，會將致癌之石棉粉塵散布於空氣中，對投擲手與進行攻堅的友軍造成吸入性健康危害。因此，Mk3A2 實品在美軍中長期受到嚴格的「使用限制（Restricted for use）」。依據美軍近期軍械公告，M111 爆震手榴彈（M111 OHG）已正式核准服役，並將逐步取代 Mk3A2 系列。本模型所保留的，即是這款因特殊材料限制而即將步入歷史的經典軍備外觀。
5. 製造商沿革
GB-TECH 為台灣1990年代末至2000年代初期，從事生存遊戲（Airsoft）與軍事模型外觀改裝套件之品牌。在該時期，台灣廠商逐漸展現出在金屬加工、表面處理（如磷酸鹽處理）及歷史細節考證上的研發能力。
依據公開之公司設立紀錄，現今知名玩具槍製造商「巍嘉國際（Vega Force Company, 簡稱 VFC）」創立於民國93年(2004)。經比對早期市場資訊與網際網路存檔，VFC 早期官方網站曾使用 gb-tech.com.tw 網域，顯示兩品牌間具有直接的歷史與技術淵源。本藏品生產於民國92年(2003)，屬於 GB-TECH 品牌時期發行的晚期代表性產品之一。
6. 藏品價值
軍械辨識與教育展示：本 1:1 像真模型在尺寸、外觀細節上高度還原史實，可作為軍械辨識、未爆彈（UXO）安全教育及軍備發展史展示之教具。
產業史料保存： 本物件見證了民國90年代(2000年代初期)台灣玩具槍與軍事模型產業的發展階段，反映當時本土廠商在技術及軍史考證上的技術水平。
藏品完整度： 軍用配件模型常在時間推移中遺失附件。本藏品為少見的「庫存新品（New Old Stock, NOS）」，不僅彈體狀態良好，更完整保留易毀損的實體包裝紙筒、出廠序號標籤與原始中文說明書。其紙本資料與實體物件的相互對照，提升了本藏品的博物館典藏與文獻紀錄價值。
