解密二戰黑科技：美國陸軍航空隊《諾爾登投彈瞄準儀》任務執行（Norden Bombsight Conduct of a Mission ）深度解析
- 2小时前
- 讀畢需時 7 分鐘
美國陸軍航空隊訓練影片製作實驗室 - 萊特機場（民國32年(1943)）製作
在了解了諾爾登投彈瞄準儀（Norden Bombsight）的操作原理與訓練過程後，這部名為《任務執行》（Conduct of a Mission）的解密教學影片，將帶領我們回到民國32年(1943)，以轟炸員的視角，完整體驗一次高空轟炸任務的實戰流程。
這台造價高昂、被視為二戰最高機密的「機械大腦」，其精準度不僅仰賴轟炸員在空中的操作技術，更取決於起飛前各項繁瑣的地面檢查。這部影片，正是透過一次實際的空中轟炸訓練，用學員的檢查失誤劇情來強調「飛行前檢查」（Pre-flight Check）的絕對重要性。
空中飛行教室：畢琪 AT-11「堪薩斯人」轟炸教練機
在進入訓練航線前，我們必須先了解這群轟炸員所經歷的嚴格考驗，以及影片中他們乘坐的這架雙尾翼飛機——畢琪 AT-11「堪薩斯人」（Beechcraft AT-11 Kansan）。
在民國28年（1939），有記者曾誇大諾爾登瞄準儀的精準度，宣稱它能「從一萬八千呎高空將炸彈投進泡菜桶裡」。根據美國空軍國家博物館的記載，這是當時的誇大說法（exaggerated claim）。雖然實際精度不如宣傳，但高精準度的投彈技術，仍然是美國陸軍日間戰略轟炸能否成功的關鍵。
隨著二戰爆發，美國陸軍航空隊（USAAF）建立了專業的轟炸員學校(Army Air Forces Bombardier School )。在 12 到 18 週的訓練中，學員必須先在地面的「轟炸模擬機（Synthetic bomb trainer）」上熟練所有操作，才能登上 AT-11 教練機進行空中訓練。AT-11 是當時最標準的轟炸教練機，美國陸軍特別為其換上了透明玻璃機鼻以安裝諾爾登瞄準儀。在整個二戰期間，超過 45,000 名美國陸軍轟炸員中，約有 90% 都是在 AT-11 上完成訓練的。
根據美國空軍官方史料，轟炸員學校的標準極為嚴格，淘汰率高達 12%。學員必須在日夜間的七次任務中，投下約 100 枚填滿沙子的 100 磅練習彈。為了晉級，學員在 12,000 呎（約 3,657 公尺）高度投彈的「平均圓形誤差（Average Circular Error）」不能超過 230 呎（約 70 公尺）。
通過上述任務後，學員將進入更接近實戰的「戰鬥訓練階段」。典型的戰鬥訓練要求飛機在目標 10 英哩（約 16 公里）內持續進行防砲火迴避，最後直線平飛的瞄準時間不得超過 60 秒。自民國32年(1943)起，訓練單位為了提升學員動機並更貼近實戰條件，將評分方式從計算圓誤差改為「命中 / 未命中」的簡化計分。學員在此階段必須達到至少 22% 的命中率，才有資格畢業成為正式的轟炸員。
升空與設定：《轟炸計算表》
影片的主角是一位名叫威廉斯（Williams）的轟炸學員。他正搭乘 AT-11「堪薩斯人」轟炸教練機（Beechcraft AT-11 Kansan）準備在靶場上空進行轟炸訓練。
當轟炸機升空，朝著目標區域飛行時，轟炸員的重頭戲正式開始。正如影片中所說的「趁著爬升時」，轟炸員必須查閱機密的「轟炸計算表」（Bombing Tables），根據當天的炸彈型號、目標標高、飛行高度與真實空速，找出對應的參數並輸入瞄準儀中：
1. 校準速率馬達
諾爾登瞄準儀內部設有一個等速旋轉的速率馬達（Rate Motor），負責驅動計算圓盤（Computing Disc）以產生正確的角速度。因為這是一台純機械式電腦，轟炸員在空中必須使用手持轉速表（Tachometer），將探針抵住儀器上的轉速測量點，測量馬達的實際轉速（Disc Speed, DS）。例如，根據當天飛行高度與空速從《轟炸計算表》查得的標準轉速為 326.9 RPM。若實際轉速偏低，威廉斯必須進行微調，並反覆測量，直到連續兩次讀數均正確為止。這一步的目的是確保十字準線在目標上的追蹤速率（tracking rate），能精準配合當下的飛行高度與空速。
2. 設定滯後距離與 30 秒基準角

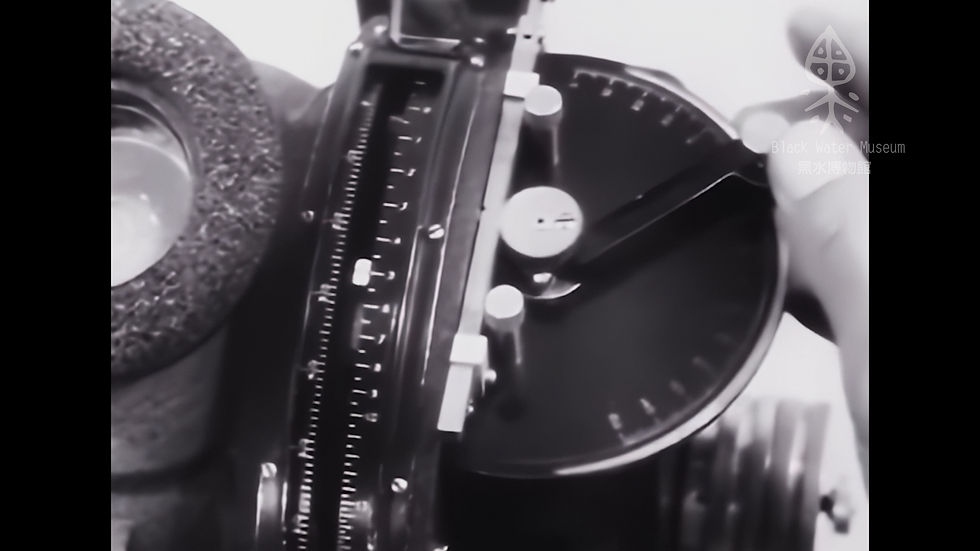

接著，威廉斯將瞄準儀上的 Trail Arm（滯後臂） 調整至《轟炸計算表》所指示的 47 密位，設定炸彈落下時所需的滯後距離（Trail）。
另一項重要的設定是「瞄準角（Sighting Angle）」。美國陸軍訓練教範中，會利用一個特定的瞄準角數值作為「30 秒轟炸航線」的時間基準。這個角度是根據當次任務的飛行高度與空速，從表格預先計算好的幾何數值（例如可能是 62 度）。
當瞄準儀的實際瞄準角逐漸減小，並與這個查表得出的基準值重合時，轟炸員就能精準判斷：如果一切同步正常，距離炸彈自動釋放還剩下約 30 秒 的時間。這項設計讓轟炸員在高壓的轟炸航線中，能夠有效掌握最終的投彈時機。
危機引爆：憑記憶檢查的致命代價
隨著轟炸機進入靶場航線，威廉斯依序開啟 PDI（航向指示器）與伺服系統。他開始回報 CIA（投彈標定角），要求開啟炸彈艙門，並操作望遠鏡切換到「極限前方視野」來搜尋目標。
當一切看似就緒，威廉斯接上離合器，準備解開垂直陀螺儀鎖定（Uncage gyro）來建立穩定的參考線時，卻發現上方的「鎖定鈕（Caging Knob）」卡住，無法順利拉起。此時，旁白點出了問題所在：「兄弟，還記得那個你背得滾瓜爛熟的飛行前檢查程序嗎？你不會忘了第 21 項吧？」
緊接著，教官透過無線電呼叫飛行員：「瞄準儀故障，我們降落吧。」
原來，威廉斯自恃記憶力過人，起飛前在進行《諾爾登投彈瞄準儀》的「飛行前檢查」時，並沒有拿著標準檢查表逐項確認，而是單憑記憶快速掃過。
他在這些繁雜的步驟中，遺漏了重要的「第 21 項」。根據標準程序，第 21 項規定：「解開陀螺儀鎖定並測試水平旋鈕的作動，然後將陀螺儀重新鎖定。」因為威廉斯在地面時完全沒去測試那兩顆用來抓取水平的旋鈕，導致在空中要解開鎖定鈕時發生機構卡死，這台諾爾登投彈瞄準儀根本無法確認垂直基準，形同廢鐵。
這是極具諷刺性的一刻：威廉斯在空中極度專注地查表、用轉速表精準校準了馬達、設定了滯後距離，但在分秒必爭的轟炸航線上，卻因為地面上一個自作聰明的疏忽，導致他在空中的所有作業全部白費。
重新來過：緊繃的轟炸航線
「如果這事發生在敵人目標上空，你作何感想？」教官藉此點出了這個失誤的嚴重性。
在重新進行了一次確實的檢查與設定後，威廉斯獲得了第二次機會。這一次，他展現了紮實的訓練成果，在極為緊湊的時間內完成了一連串的操作：
接管與修正偏航： 進入航線並解開陀螺儀鎖定後，他發現高空側風將飛機吹向目標右側。他立刻雙手並用，同時握住轉向與偏航兩個旋鈕，將航向慢慢修正回來，直到軌跡平行於目標。
啟動速率馬達進行同步： 航向穩定後，他打開速率馬達。此時他必須透過微調速率旋鈕，來同步目標的移動速率，讓十字準線鎖定地面目標。
準備投彈的最後確認： 進入最後倒數，威廉斯透過對講機呼叫飛行員「可以平飛了」，確保飛機姿態平穩以維持垂直參考線。接著，他在極短的時間內設定好選擇撥桿、打開炸彈掛架開關，並確認自動投彈推桿已解除保險並就位。
維持穩定： 在即將投彈的最後幾秒，時間所剩無幾，絕不能再做任何大幅度的航向修正。
當所有設定都完美就緒，倒數計時結束，那一聲 "Bombs away"（炸彈投下）終於響起。
結語：沒有僥倖的戰場
在確保炸彈成功釋放後，威廉斯的任務並未立刻結束，他必須迅速且確實地執行各項儀器的歸位與解除鎖定（Reset and Caging）動作，以保護精密的瞄準儀系統：
關閉馬達與交還航向控制： 他立刻關閉速率馬達，並將航向控制權交還給飛行員（允許轉向）。
解鎖與歸零： 他將穩定器解鎖，避免在飛機轉向時損壞內部的水平陀螺儀。
設定復位： 他熟練地將「速率指數」推回 .5，將「瞄準角」拉回 70 度的起始位置，並將「圓盤轉速」切換回低速，最後將「滯後設定桿」歸零。這一連串俐落的收尾動作，才算真正完成了一次標準的投彈演練。
隨後，他必須將這次演練的成績詳實記錄下來。
這張截圖中填寫的，是美軍二戰時期標準的「AAF Form 12C 轟炸飛行紀錄表」（Bombing Flight Record）。這份表格證明了轟炸員不只要會看準星，還必須記錄繁雜的數據：
環境參數： 左側記錄了標準海平面氣壓值（29.92）與高空外氣溫度（-20 C），這些是用來修正飛行高度的重要依據。
三大誤差指標： 右側網格記錄了五次航線演練（Run 1 到 Run 5）的成績。這三欄分別代表「距離誤差（Range Error）」、「方向誤差（Deflection Error）」以及作為最終及格評分的「圓形誤差（Circular Error, C.E.）」。
從表格最右側的「圓形誤差」欄位可以清楚看見五次演練的最終成績：110、175、225、210、150。
而在表格右下方邊緣，隱約寫著一個總和數字「870」。將 870 除以 5，得出這五次投彈的「平均圓形誤差」為 174 呎。
正如影片中教官對這份成績的讚賞：「很不錯，事實上，好極了。」這證明 174 呎確實低於 230 呎的記錄任務門檻，對一位受訓學員來說是表現優異的。然而，要在戰場上發揮作用，威廉斯仍需在接下來的戰鬥訓練階段達到至少 22% 的命中率。從動輒上百呎的誤差可以看出，即便擁有諾爾登這項儀器，高空轟炸要達成真正精準打擊依然極具挑戰性。這部影片藉由威廉斯的失誤傳遞了一個軍事真理：在戰場上，拿著檢查表確實確認，並做好每一次的紀錄，才是活著完成任務的保障。
(字幕翻譯由 黑水博物館 中文字幕組 提供)
