民國27年(1938) 中華民國二七式50公釐擲彈筒 G-Max 1:1鋁製模型

1938 Republic of China Type 27 50 mm Grenade Discharger — G-Max 1:1 Aluminum Replica

民國27年(1938) 中華民國二七式50公釐擲彈筒 G-Max 1:1鋁製模型《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱：民國27年(1938) 中華民國二七式50公釐擲彈筒 G-Max 1:1鋁製模型

英文名稱：1938 Republic of China Type 27 50 mm Grenade Discharger — G-Max 1:1 Aluminum Replica

模型比例：1:1

製造年份：民國101年(2012)

製造單位：G-Max

生產國家：中華民國

館藏單位：黑水博物館(Black Water Museum)

2. 藏品說明

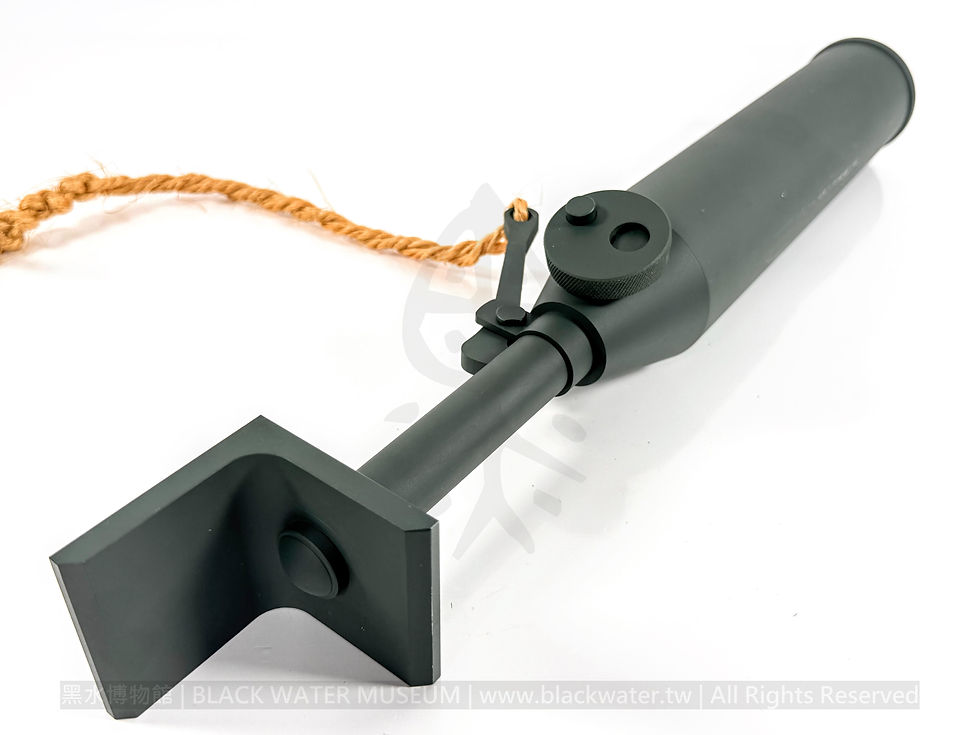

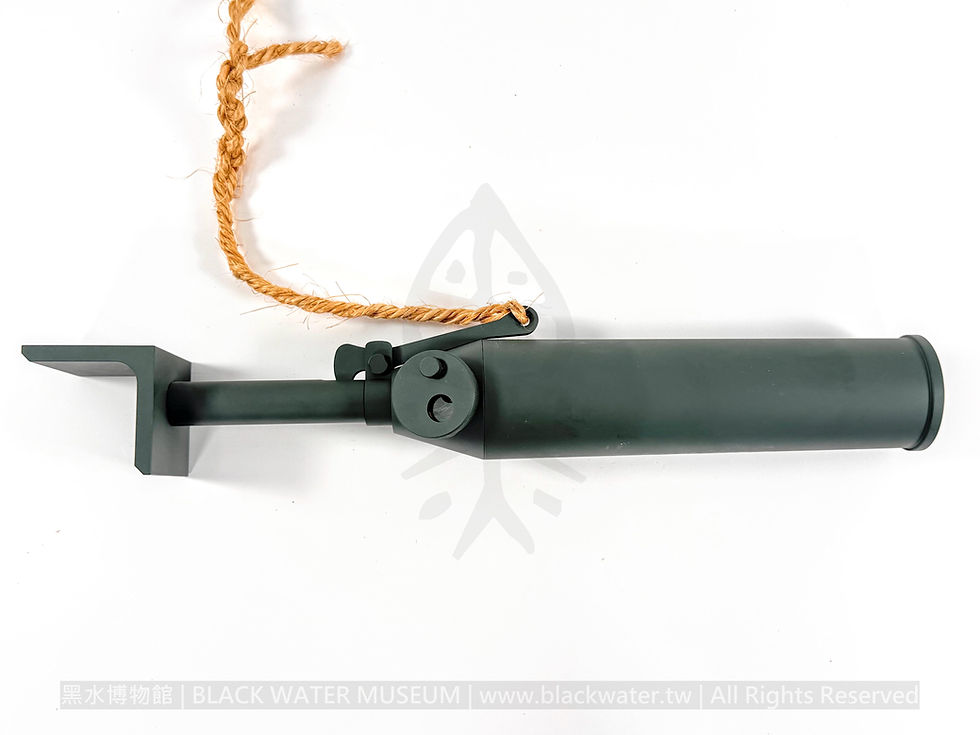

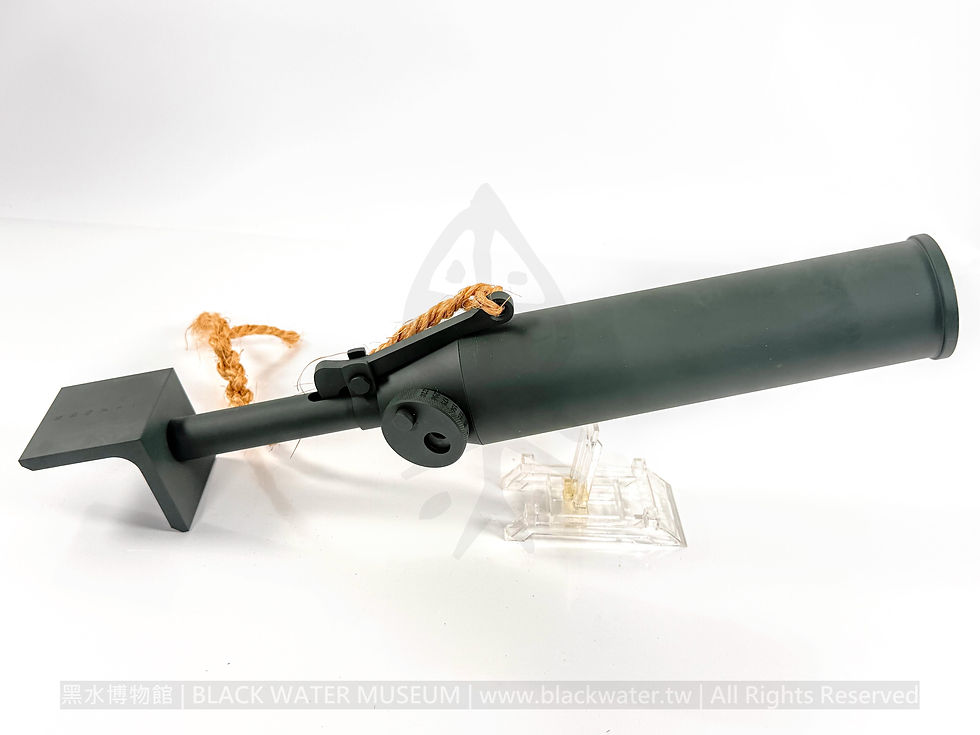

本藏品為臺灣 G-Max 於民國101年(2012)推出的中華民國「二七式50公釐擲彈筒」1:1全尺寸鋁製模型，依抗戰時期二七式擲彈筒原品採樣製作，重現筒身、筒腳、倒L形腳板（基座）、表尺盤、擊發拉桿及麻繩拉索等主要外觀構造。

火器堂於民國101年(2012)9月14日曾以〈G-Max 二七式擲彈筒〉專文介紹此一產品，記載G-Max版本係「按原品採樣製出」，外觀與原件尺寸相同，並將原品腳板上的「二七式擲彈筒」銘文照樣重現，可確認本藏品為G-Max正式製作的二七式擲彈筒全尺寸模型。

本藏品以鋁材為主要製作材料，表面施以暗綠色不反光塗裝；二七式原型則為鋼鐵製成，歷史原品採金屬烤藍表面處理。G-Max在保留原品尺寸與主要構造的同時，以鋁材及暗綠色塗裝製成較適合收藏、展示及歷史重演使用的復刻模型。

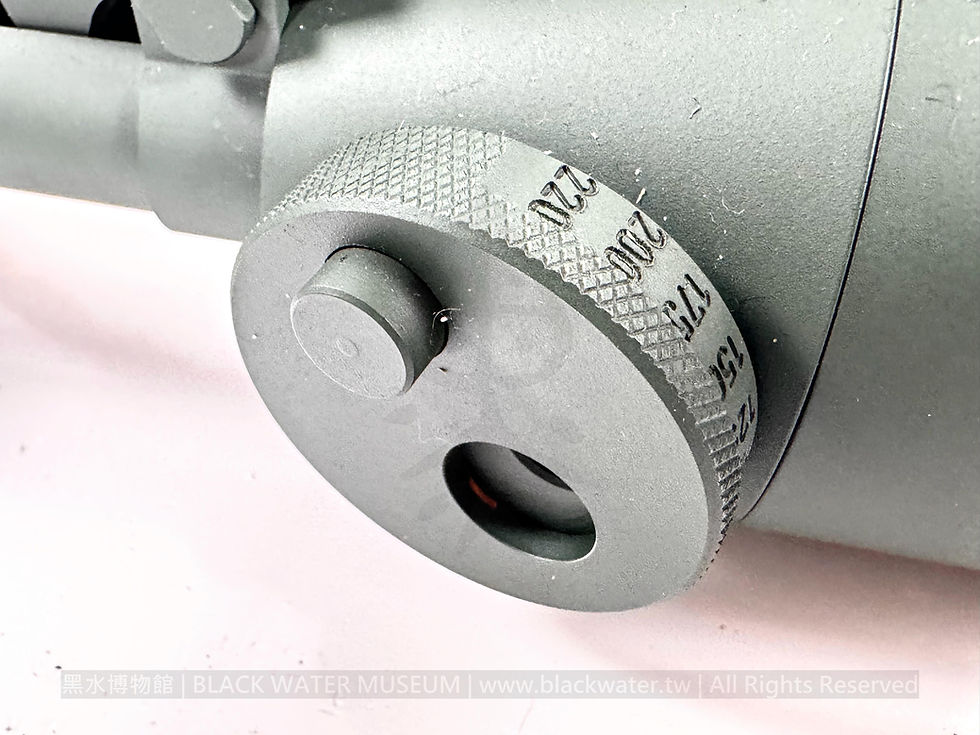

腳板重現「二七式擲彈筒」銘文，並保留二七式極具辨識性的倒L形構造。筒尾右側設有大型圓形表尺盤，外緣具有防滑紋。本藏品模型實物可見30、70、100、125、150、175、200及220等八段數字刻度。

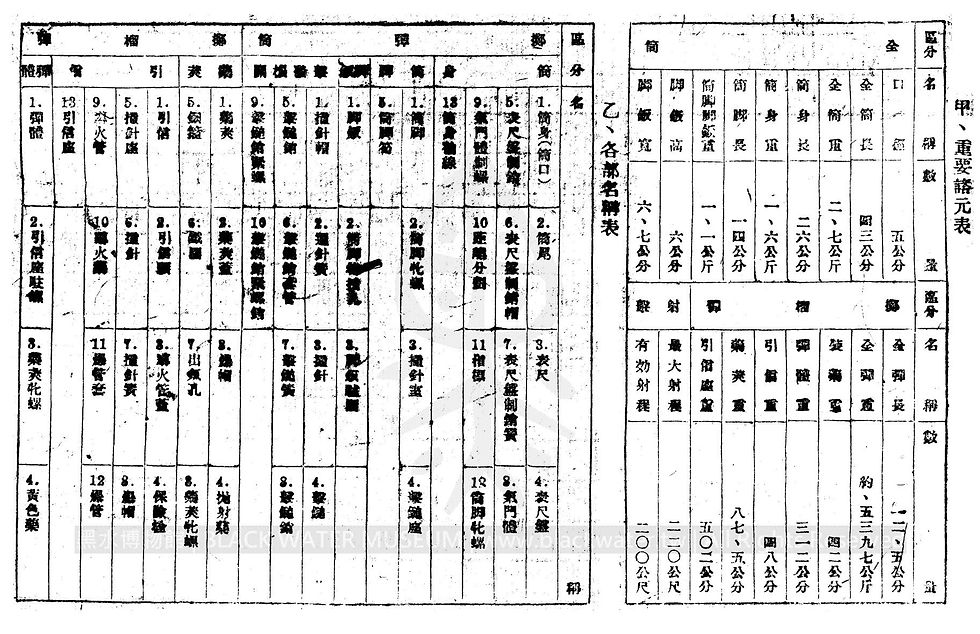

值得注意的是，民國29年(1940)《二七式擲彈筒教育規定草案》 明確記載原型表尺盤「刻有50－220之距離分劃，以定距離之用」，因此本藏品表尺盤第一段「30」與原型資料所記50公尺起始分劃不同；原始資料目前僅記載50至220公尺的分劃範圍，並未逐項列明其餘中間刻度。

模型另一項值得注意的復原細節，是腳板與筒腳的固定方式。歷史原品採鉚釘固定；G-Max為使模型便於拆卸、組裝及運送，實際結構改採螺絲固定，並在螺絲外側加裝鉚釘造型蓋帽，使完成組裝後仍保留原品鉚接構造的外觀。

本藏品亦重現擊發拉桿及麻繩拉索配置，整體以1:1比例呈現二七式擲彈筒實際尺寸及主要機械構造，屬全尺寸軍事歷史展示模型。

3. 技術規格

模型規格

模型比例：1:1

主要材質：鋁製

表面處理：暗綠色不反光塗裝

主要構造：筒身、筒腳、倒L形腳板、表尺盤、擊發拉桿及麻繩拉索

腳板固定方式：螺絲固定，外加鉚釘造型蓋帽

表尺盤刻度：30、70、100、125、150、175、200、220

模型性質：1:1全尺寸展示模型

二七式擲彈筒原型規格

制式年份：民國27年(1938)

原型製造單位：軍政部兵工署第三十兵工廠

主要材質：鋼鐵

口徑：50公釐

全筒長：約43公分 ※後期整理資料另記筒長436公釐

全筒重：約2.7公斤 ※後期整理資料另記筒重約2.60公斤

筒身長：約26公分

筒腳長：約14公分

腳板高：約6公分

腳板寬：約6.7公分

有效射程：200公尺

最大射程：220公尺

表尺盤距離分劃：50至220公尺

筒身：滑膛

裝填方式：單發，由筒口裝填

作用原理：燃氣推動

基本射角：約45度

主要構造：筒身、筒腳、腳板、表尺盤、氣門及擊發機關

配用二七式擲榴彈爆炸威力半徑：當時資料記載約30公尺

配用二七式擲榴彈引信：延時約8秒

4. 發展歷史

中華民國對擲彈筒的研究與製造早於二七式。民國23年(1934)8月，漢陽兵工廠即曾仿造日本大正十年式擲彈筒，經多方試驗後成績尚稱優良，但製造數量不多，主要供少數部隊及軍事教育機關作教育研究使用。

全面抗戰爆發後，擲彈筒所具有的輕便、近距離曲射及可伴隨步兵行動等特性，使其成為步兵近戰的重要火力。彈道呈彎曲弧線，可攻擊隱蔽物後方目標，並可由掩蔽物後方發射，用以補充步槍、機槍、手榴彈及迫擊砲之間的火力需求。

當時資料記載，抗戰開始後國內兵工廠積極研製擲彈筒，當時資料記載，二七式「外形仿德式，並加改良」 ，由軍政部兵工署第三十兵工廠製造，於民國27年(1938)冬出廠，正式命名為「二七式擲彈筒」，並陸續配發國軍部隊使用。

二七式全體以鋼鐵製成，基本構造由筒身、筒腳、腳板及擊發機關等部分組成。表尺盤及氣門設於筒尾右側，可供射手調整距離；原始資料記載表尺盤刻有50至220公尺距離分劃，用以設定射擊距離。

二七式另一項代表性設計是呈直角形的腳板。當時技術資料明確指出，這種構造使射擊時能保持約45度射角。相較於需要臨時組裝的武器，二七式全筒構成一體，使用時無須另行裝設，用畢亦不需分解，即可收入皮套攜行。

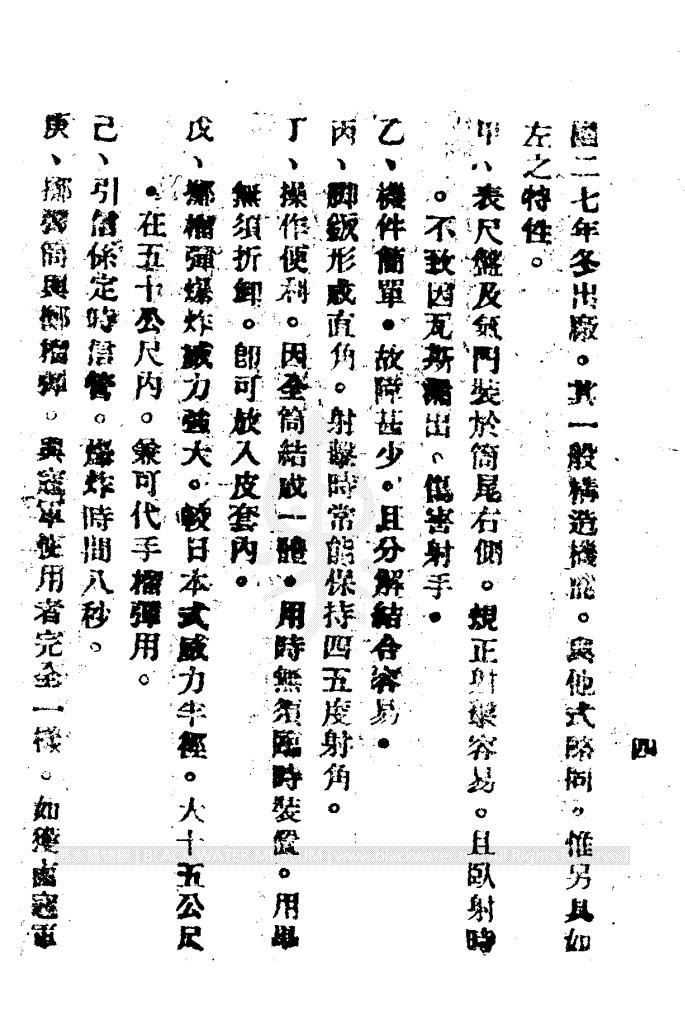

原始資料並將二七式的特點歸納為機件簡單、故障較少、分解結合容易及操作便利。表尺盤與氣門配置於筒尾右側，也有利於射手操作及臥射使用。

二七式所配用的擲榴彈爆炸威力亦受到當時資料特別強調，記載其爆炸威力半徑約30公尺，延時引信約8秒，並記述在50公尺以內亦可作為手榴彈使用。

二七式在戰時生產上同樣以簡化與大量製造為重要考量。後續第三十兵工廠仍持續針對相關構造及製造程序進行改良，使其更適合國內戰時兵工條件。

依第三十兵工廠相關統計資料，抗戰期間共製造：

二七式擲彈筒：40,909具

二七式擲榴彈：1,551,313發

由此可見，二七式並非少量試驗性武器，而是抗戰期間實際大量生產並配發部隊的國造步兵曲射武器，也是中華民國戰時兵工體系自行研製與大量製造步兵兵器的重要成果。

5. 製造商沿革

G-Max為臺灣早期從事高像真軍事歷史復刻品製作的品牌，產品以1:1尺寸、歷史原物細節及歷史重演用途為主要特色，在二戰軍品收藏及歷史重演圈具有一定知名度。

現有國際Airsoft產業訪談資料記載，G-Max創辦人為一位名為Jackson的第二次世界大戰軍品收藏家，其收藏範圍包括軍服、手榴彈及德軍Panzerfaust（鐵拳）單兵反戰車武器等裝備。相關訪談特別提及Jackson對歷史原物細節與復刻精度的高度要求，而這種製作理念其後亦延續至他參與的VFC（Vega Force Company）產品開發。

VFC成立於民國93年(2004)，後來成為臺灣知名的高像真Airsoft製造商。現有資料可確認G-Max創辦人Jackson其後參與VFC，因此G-Max與VFC之間具有明確的人員及製作理念淵源。

G-Max產品並不侷限於單一國家軍品。現存收藏及歷史重演圈資料可見其曾製作德軍M24、M43木柄手榴彈，以及Panzerfaust（鐵拳）單兵反戰車武器等1:1復刻品，顯示其主要發展方向為軍事歷史裝備的高像真復原。

民國101年(2012)，G-Max推出中華民國二七式50公釐擲彈筒1:1模型。火器堂當年留下的產品介紹明確記載，此模型按原品採樣製作，外觀與原件尺寸相同，並將原品「二七式擲彈筒」銘文重新製作於腳板上。

本藏品即為此一產品的實物，其鋁製結構、全尺寸比例、表尺盤、腳板銘文，以及「螺絲固定、外覆鉚釘造型蓋帽」等製作細節，均呈現G-Max重視歷史原物外觀及結構復原的製作特色。

6. 藏品價值

本藏品首先具有重要的抗戰國造兵器展示價值。模型以1:1全尺寸製作，可以直接呈現二七式擲彈筒筒身、筒腳、倒L形腳板、表尺盤及擊發機關之間的實際比例，使觀者得以具體理解這項國造步兵曲射武器的尺寸與構造。

其次，本藏品具有明確的原品採樣背景。從腳板「二七式擲彈筒」銘文、表尺盤、擊發拉桿，到各部件比例，均重現二七式的重要外觀特徵。原型以鋼鐵製成，本模型則改採鋁材製作，也清楚呈現G-Max將全尺寸歷史復刻品轉化為較適合收藏與展示形式的製作方式。

腳板鉚接構造尤其能反映G-Max的製作理念。為兼顧拆卸及運送需求，實際固定方式改採螺絲，但外部又加裝鉚釘造型蓋帽，使模型在具有可拆卸結構的同時，仍保持原品鉚接外觀。

本藏品亦保留了一項值得研究的模型製作差異：模型表尺盤第一段刻度為「30」，而民國時期二七式原始技術資料明載原型表尺盤距離分劃由「50」起。這項差異可以由館藏實物與原始文獻直接比對，是研究G-Max復刻製作方式及模型細節的重要實物證據。

另一方面，本藏品本身亦具有中華民國軍事模型發展史的意義。G-Max為臺灣早期高像真軍事復刻品牌，其創辦人Jackson與後來VFC的發展具有直接的人員淵源；本件二七式擲彈筒則留下G-Max復刻中華民國抗戰國造兵器的具體實物紀錄。

因此，本藏品同時連結了民國27年(1938)二七式擲彈筒的抗戰兵工史與民國101年(2012)中華民國高像真軍事模型製作史。其1:1比例、鋁製結構、原品採樣背景、完整主要構造及G-Max品牌歷史，使其兼具國造兵器研究、模型產業史、歷史展示及教育價值。
