民國31年(1942)11月德國西門子與哈爾斯克 Model 36 Fg.SK.Tif.221a/R6 電木撥盤式桌上型電話
- 11分钟前
- 讀畢需時 8 分鐘
November 1942 German Siemens & Halske Model 36 Fg.SK.Tif.221a/R6 Bakelite Rotary-Dial Desk Telephone
民國31年(1942)11月德國西門子與哈爾斯克 Model 36 Fg.SK.Tif.221a/R6 電木撥盤式桌上型電話《Black Water Museum Collections | 黑水博物館館藏》
1. 基本資料
文物名稱：民國31年(1942)11月德國西門子與哈爾斯克 Model 36 Fg.SK.Tif.221a/R6 電木撥盤式桌上型電話
英文名稱：November 1942 German Siemens & Halske Model 36 Fg.SK.Tif.221a/R6 Bakelite Rotary-Dial Desk Telephone
製造年份：民國31年(1942)11月
製造單位：西門子與哈爾斯克股份公司（Siemens & Halske AG）；實際生產廠為聯合巴伐利亞電話工廠股份公司（Vereinigte Bayerische Telefonwerke AG, VBT）
生產國家：德國
館藏單位：黑水博物館(Black Water Museum)
2. 藏品說明
本藏品為第二次世界大戰期間製造的德國西門子與哈爾斯克（Siemens & Halske）Model 36 電木撥盤式桌上型電話，底板型號標示為「Fg.SK.Tif.221a/R6」。Model 36為西門子於1930年代中期開發的新一代桌上型撥盤式電話，也是後來德國W38及戰後W48系列的重要設計基礎。
本藏品採黑色酚醛樹脂電木機殼與話筒，搭配厚實鋼製底板，中央設置十位數撥盤，前方設有電話號碼卡窗。大型弧形話筒具有Model 36系列極具辨識度的造型，發話端採向口部突出的結構與三道橫向開口；機身上方則配置寬大的活動式話筒架，放回話筒後可連動內部叉簧接點，使電話恢復掛機狀態。
本藏品機身側面設有接地按鍵（Erdtaste），這是配合私設電話交換機使用的重要交換控制裝置。傳統類比電話平時以a、b兩條用戶線構成通話迴路；具有Erdtaste的系統另外配置通信接地線。使用者在通話中按下接地按鍵時，電話內部接點會依交換機接線方式，暫時將其中一條用戶線與通信接地線接通，使原本的兩線通話迴路出現短暫而明確的對地電位變化及接地電流。
交換機內的控制繼電器或偵測電路感應到這個接地訊號後，即將其辨識為使用者提出交換控制要求。接地按鍵本身並不直接完成通話轉接，而只是向交換機送出一個特殊的電氣指令；後續的通話保持、建立新內線連接及轉接等動作，均由交換機完成。
例如使用者正在與外線通話時按下Erdtaste，交換機可先將原有外線暫時保持，再為這部電話接通另一條內部交換路徑並送出撥號音。使用者此時即可利用撥盤撥打另一個內線，進行「詢問」（Rückfrage）；詢問結束後，再依交換機的操作程序返回原通話，或將原外線轉接給新撥叫的內線。
Erdtaste在功能概念上相當於後來電話R／Recall控制鍵的一種早期實現方式，但兩者傳送控制訊號的方法不同。Erdtaste利用額外的通信接地線，使用戶線短暫接地；後來常見的Flash或Hook Flash則利用短時間切斷a、b兩線通話迴路，讓交換機辨識控制要求。本藏品保存的側置Erdtaste，因此也明確反映其具有配合私設電話交換機使用的功能。

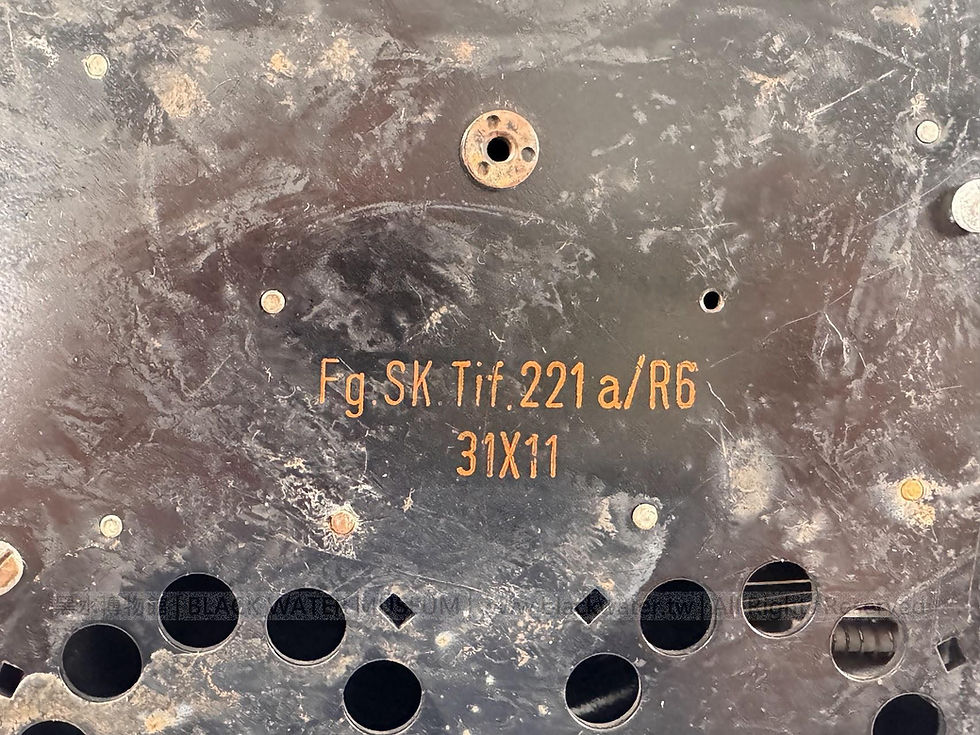

本藏品另一項重要年代證據位於底板中央。「31X11」為西門子電話產品所使用的生產日期碼，其中「31」為聯合巴伐利亞電話工廠（Vereinigte Bayerische Telefonwerke, VBT）在戰時使用的生產廠代碼，並非年份；「X」代表1942年，「11」代表11月，因此可確認本機主體製造於民國31年(1942)11月。

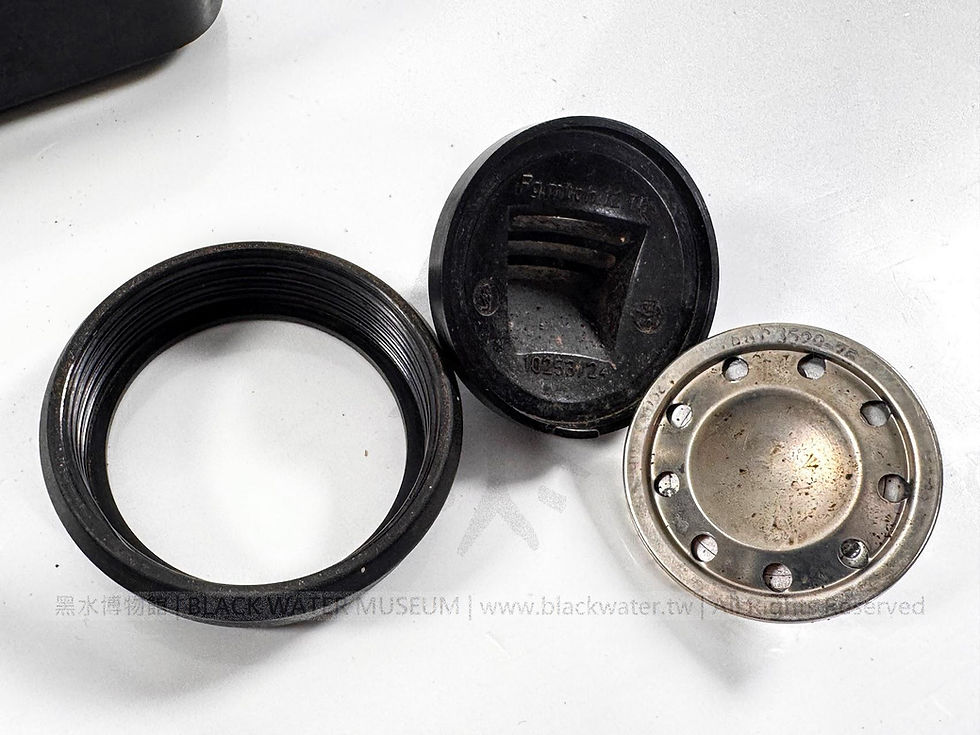

底板另保存「8637 43」及「A19」等原始標記。話筒內部零件亦可見西門子與哈爾斯克商標，以及「Fg.mph.12-15」「10253/24」等零件編號，呈現當時德國電話機以標準化零件組成及維修的生產方式。
話筒發話端拆解後，可見內部固定接點及安裝座保留紅色「X10」標記；依西門子同時期日期碼規則，「X」對應1942年、「10」對應10月，與整機底板「31X11」所記錄的民國31年(1942)11月生產日期前後相接。另一方面，可拆卸式發話器組件本身另見紅色「11.48」日期標記，對應民國37年(1948)11月，顯示本藏品在戰後繼續使用期間曾更換發話器零件。由此形成民國31年(1942)原始話筒結構與民國37年(1948)後期發話器組件並存的實物時間紀錄。
3. 技術規格
型式：桌上型撥盤式電話
原廠系列：Model 36
底板型號：Fg.SK.Tif.221a/R6
主體製造日期碼：31X11
日期碼解析：31＝聯合巴伐利亞電話工廠（VBT）；X＝1942年；11＝11月
撥號方式：撥盤式脈衝撥號
撥盤：十位數撥盤，數字0－9
機殼材質：黑色酚醛樹脂電木
話筒材質：黑色酚醛樹脂電木
底板材質：鋼
發話端：突出型發話口，設三道橫向聲孔
受話端：可拆卸式圓形受話器組件
掛機控制：活動式話筒架連動叉簧接點
交換機控制：側置接地按鍵（Erdtaste）
接地按鍵原理：按下後暫時將一條用戶線與通信接地線接通，以短暫接地訊號驅動私設電話交換機的控制電路
主要交換功能：通話保持、詢問（Rückfrage）、返回原通話及通話轉接；實際功能依所連接之交換機系統而定
呼叫裝置：內置電磁式電話鈴
號碼標示：機身前方號碼卡窗
線路方式：有線式類比電話線路
底板其他標記：「8637 43」「A19」
話筒零件標記：「Fg.mph.12-15」「10253/24」等
話筒發話端內部日期標記：「X10」，可對應民國31年(1942)10月
發話器組件日期標記：「11.48」，即民國37年(1948)11月
現存配置：電話主機、電木話筒、捲繞式話筒線、外接電話線及插頭
4. 發展歷史
1930年代中期，德國國家郵政（Deutsche Reichspost）尋求W28桌上型電話的後繼機種，西門子與哈爾斯克遂開始研究新一代桌上型自動撥號電話。設計工作除了電氣性能外，也包含新式合成材料、生產方式、話筒人體工學及維修便利性的研究。
民國25年(1936)，西門子與哈爾斯克公開Model 36。新機大量採用酚醛樹脂電木，將主要機械與電氣零組件集中安裝於金屬底板，外部電木機殼則兼具絕緣、保護與造型功能。大型弧形話筒、整體式黑色機身及撥盤，共同形成此後德國桌上型電話延續數十年的基本造型。
Model 36雖然是為取代W28而發展，最終並未以「W36」之名成為德國國家郵政正式標準機種。「W」為Wählapparat，即撥號機的制式名稱前綴；因此本型正確稱呼仍為Model 36，而不是W36。
西門子其後依德國國家郵政提出的要求，進一步改良撥號器、機殼強度及相關機械結構，發展出民國27年(1938)的W38。W38正式進入德國郵政電話體系，而Model 36則仍持續供應私人電話網路、企業及各類私設交換機系統。
Model 36與W38之間具有明顯的技術承襲關係，後期Model 36亦逐步使用與W38系統相近的撥號器及零組件。這種標準化與零組件共通性，使電話在長期使用過程中可以單獨更換撥號器、話筒零件、電容器或其他耗損組件，而不必更換整部電話。
本藏品即製造於第二次世界大戰期間。底板「31X11」日期碼記錄其於民國31年(1942)11月由聯合巴伐利亞電話工廠生產，屬德國戰時通信設備生產體系下的實物。
本藏品話筒發話端內部另保留「X10」標記，可對應民國31年(1942)10月，較整機底板的民國31年(1942)11月生產日期早一個月，時間順序與零件先行製造、再進行整機組裝的生產流程相符。
第二次世界大戰結束後，德國既有電話設備因通信網路重建及物資短缺而大量繼續使用。Model 36與W38等戰前、戰時電話因此並未立即淘汰，而是透過維修、更換零件繼續服役。本藏品原有民國31年(1942)的話筒發話端結構仍然保存，但其中可拆卸式發話器組件另有「11.48」日期標記，對應民國37年(1948)11月，顯示這部戰時電話在戰後持續使用期間曾更換發話器零件。
其後，Model 36及W38的設計概念進一步延續至戰後W48。從民國25年(1936)的Model 36、民國27年(1938)的W38，到戰後大量普及的W48，形成德國20世紀中葉最具代表性的桌上型撥盤式電話發展脈絡。
5. 製造商沿革
西門子與哈爾斯克的歷史始於清道光27年(1847) 。維爾納・馮・西門子（Werner von Siemens）與精密機械技師約翰・格奧爾格・哈爾斯克（Johann Georg Halske）於柏林創立西門子與哈爾斯克電報製造所（Telegraphen-Bauanstalt von Siemens & Halske），最初以電報通信設備及精密電機產品為主要業務。
清道光28年(1848) ，公司取得普魯士政府委託，參與建設柏林至法蘭克福的長距離電報線，隨後迅速擴展至歐洲各地。19世紀後半至20世紀前半，西門子與哈爾斯克的業務陸續涵蓋電報、電話、電話交換機、鐵路號誌及各類弱電通信設備，逐漸成為德國最重要的電氣與通信設備製造企業之一。
隨著電話網路與自動交換技術發展，電話機及交換設備成為西門子的重要產品領域。Model 36即是在這一技術背景下誕生，並成為德國戰前至戰後桌上型電話設計的重要轉折點。
本藏品雖屬西門子與哈爾斯克Model 36系列，但底板「31X11」日期碼進一步指出實際生產廠為聯合巴伐利亞電話工廠股份公司（Vereinigte Bayerische Telefonwerke AG, VBT）。該公司為德國電話及通信設備生產體系中的重要製造單位，戰時亦參與西門子系統電話設備的生產。
民國55年(1966)，西門子與哈爾斯克、西門子－舒克特工廠（Siemens-Schuckertwerke）及西門子－萊尼格工廠（Siemens-Reiniger-Werke）等企業體系整合為西門子股份公司（Siemens AG），延續自19世紀電報通信事業發展而來的企業傳統。
6. 藏品價值
本藏品的重要性首先在於保存明確且可解讀的戰時生產日期碼。底板「31X11」使其生產廠及年代可以直接追溯至聯合巴伐利亞電話工廠及民國31年(1942)11月，而非僅依外觀或型號推估年代。
其次，Model 36在德國電話發展史上具有重要的承先啟後地位。它源自W28後繼機種的開發計畫，雖未以W36之名成為德國國家郵政正式標準機種，卻直接影響後續W38，並將電木機殼、大型人體工學話筒、金屬底板及整體桌上型撥盤式電話的設計概念延續至戰後W48。
本藏品保存黑色電木機殼、鋼製底板、Model 36大型話筒、撥盤、號碼卡窗、活動式話筒架，以及多項西門子系統零件標記，可完整呈現1930至1940年代德國固定電話在材料、工業設計、電氣結構及模組化維修方面的技術特徵。
機身側面的接地按鍵（Erdtaste）尤其具有技術史價值。這個看似簡單的機械按鍵，實際上反映早期自動私設電話交換機的控制方式：使用者按鍵後，以額外的接地線向交換機送出短暫接地訊號，再由交換機執行保持原通話、建立詢問線路及完成轉接等交換功能。Erdtaste在功能概念上相當於後來電話R／Recall控制鍵的一種早期實現方式，但採用的是線路接地訊號，而不是後來常見Hook Flash所使用的短暫斷路訊號。
此外，本藏品保存了相當完整的生產與使用時間層次。整機底板「31X11」對應民國31年(1942)11月，話筒發話端內部「X10」則可對應民國31年(1942)10月；兩者時間前後相接，反映零件製造至整機組裝的生產歷程。另一方面，可拆卸式發話器組件上的「11.48」則對應民國37年(1948)11月，使同一件文物同時保存戰時原始結構與戰後維修更換零件的時間證據。
因此，本藏品不僅呈現經典德國黑色電木電話的工業造型，也具體反映二戰時期德國固定電話、私設交換機控制技術、戰時通信設備生產，以及戰後通信網路延續使用的歷史，同時連結Model 36、W38與W48三個世代的發展脈絡，具有通信史、工業設計史及戰時工業生產史等多重館藏價值。
