1949 R.O.C. Ordnance Department "Chung-cheng Type I" Military Compass

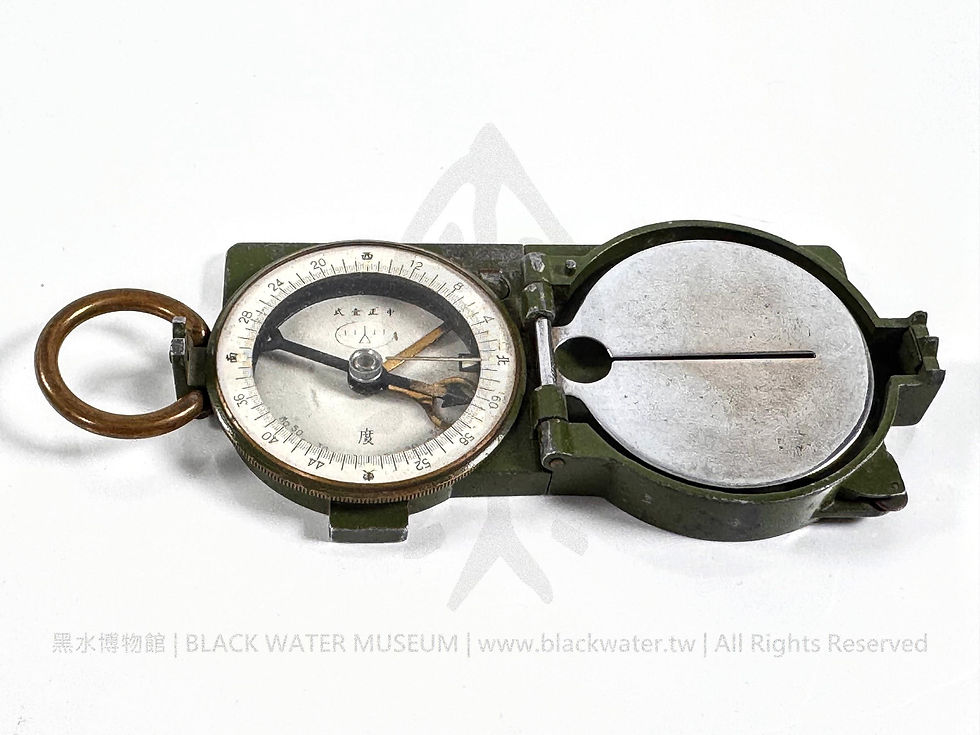

民國38年(1949) 中華民國兵工署造「中正壹式」軍用指北針《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱： 民國38年(1949) 中華民國兵工署造「中正壹式」軍用指北針
英文名稱： 1949 R.O.C. Ordnance Department "Chung-cheng Type I" Military Compass
文物序號： 88301-38
製造年份： 民國38年(1949)
製造單位： 中華民國兵工署
生產國家： 中華民國 (R.O.C.)
館藏單位： 黑水博物館 (Black Water Museum)

2. 藏品說明

本件館藏為中華民國兵工署於戡亂戰爭末期（民國38年，1949年）所生產的改良版「中正壹式」軍用指北針。此型號是基於早期「中正式」在戰場實務經驗上的改良版本，代表了中華民國兵工體系在歷經八年抗戰與戡亂戰爭後，對德系羅盤設計的進化版本。

本藏品表面帶有當時國軍標準的軍綠色烤漆，並附有保存完好的皮製攜行套。結合文物現況與細節特徵，本藏品展現了以下具考證價值的演進細節：

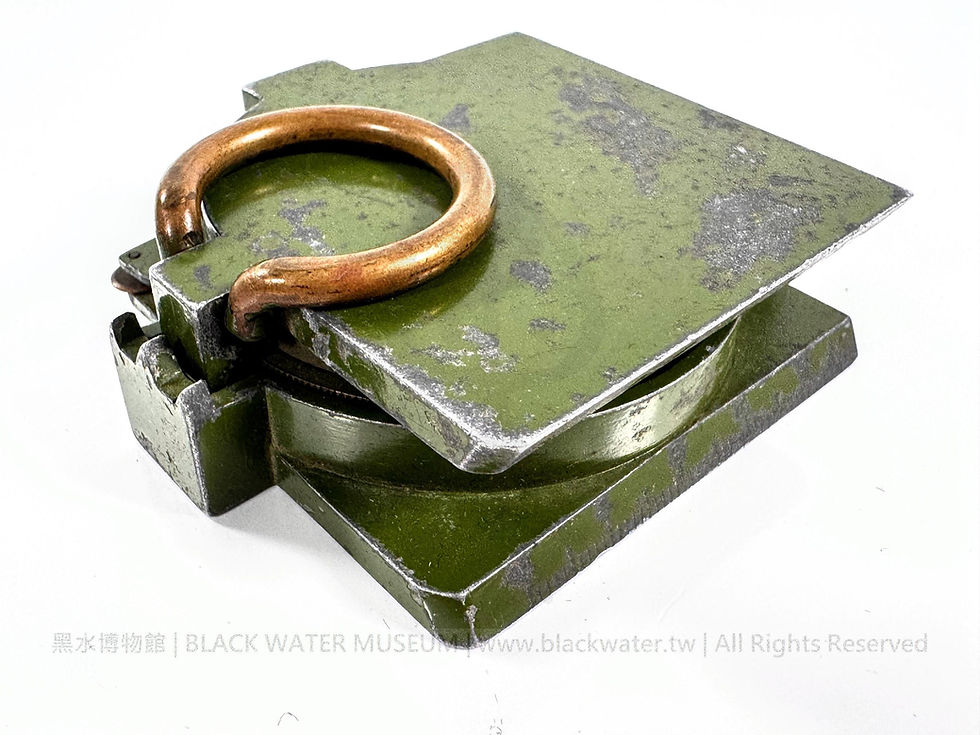

皮套與外觀組件： 藏品附有皮製帶有皮帶扣環設計的專屬攜行套。機身外部最顯著的改變，是採用了明顯加粗的黃銅提環，大幅增加了裝備在野戰環境中的耐用度。

測距與測繪模組：

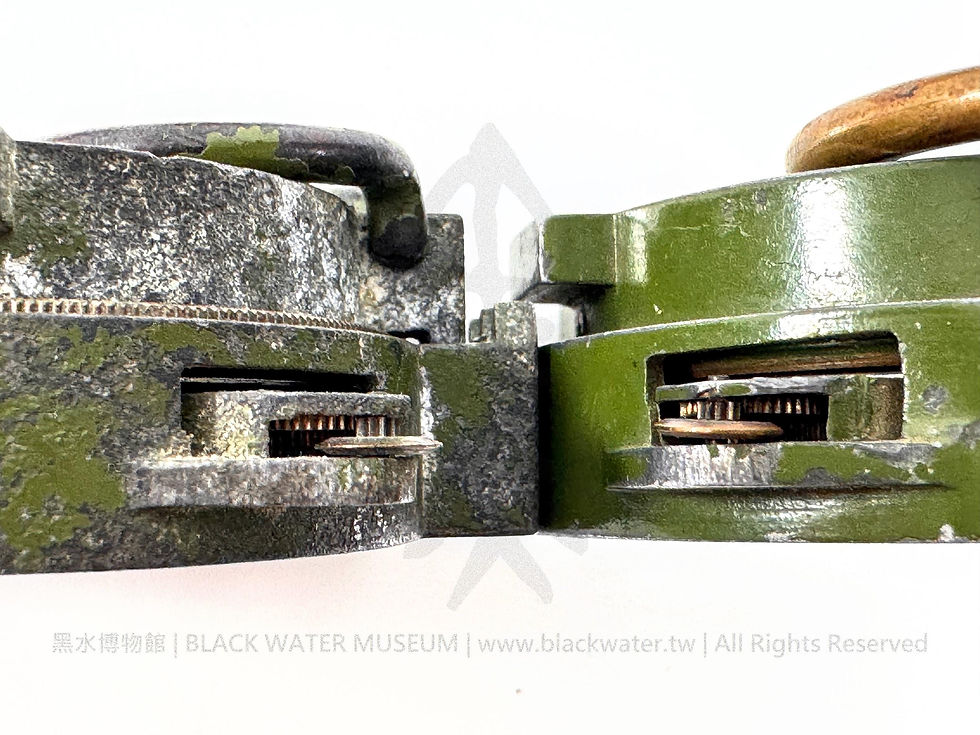

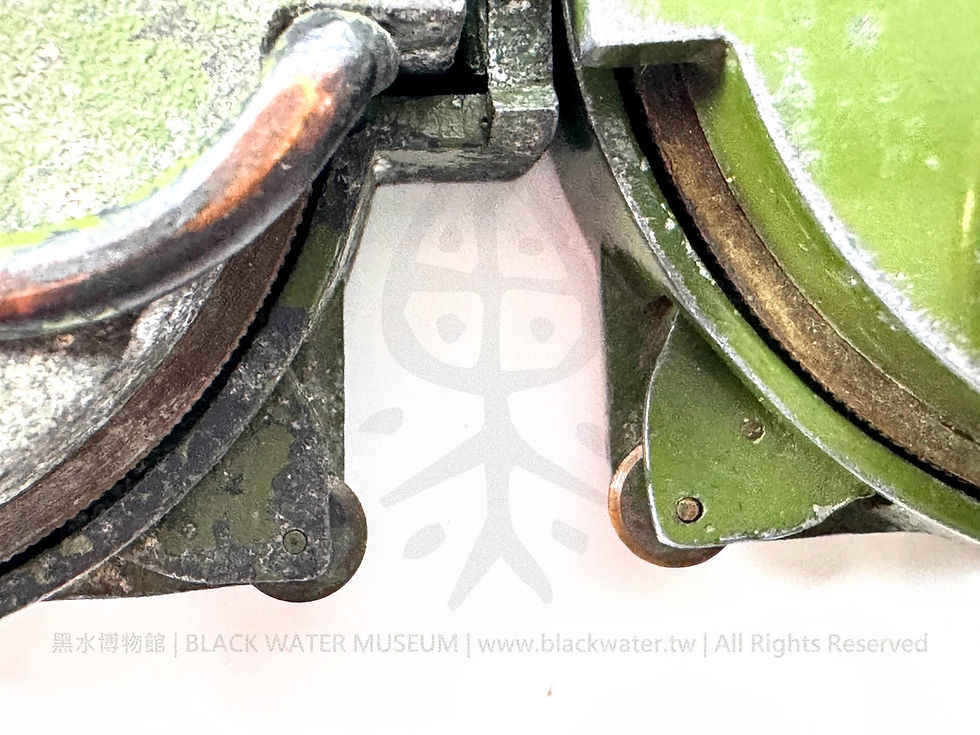

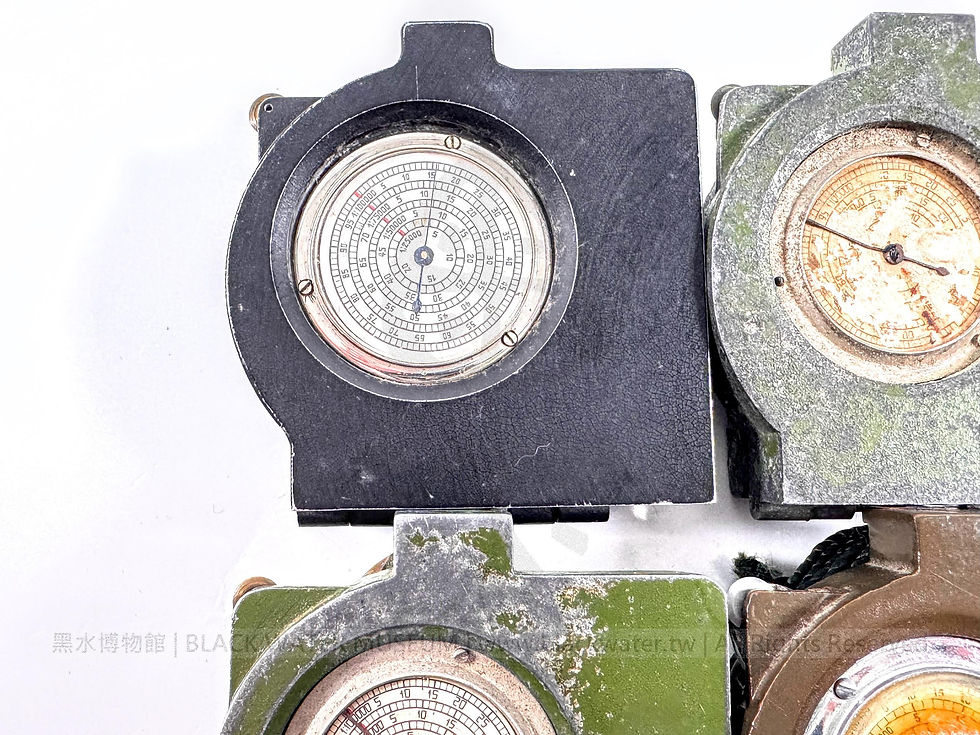

機身側邊保留了國造「中正式」特有的「內縮式里程輪」，連動著上蓋的地圖「里程錶」（曲線測量儀）。本藏品的上蓋里程計保護鏡面依然完好，內部帶有四種比例尺刻度的錶盤有些許黃化痕跡，但仍可清晰辨識出同心圓刻度與中央指針。
展開機身外殼，側邊同樣配備標有 0-10 公分刻度的「測繪尺」，可在1:100,000的軍用地圖上直接拉出 10 公里的戰術距離，免除使用鉛筆畫線的繁瑣。
機身前端準星兩側，依然保留了利用目視幾何原理進行快速目測的「距離估定器」。

內部主錶盤的「升級」特徵： 開啟主觀測錶盤，其內部設計與早期的「中正式」有著些許差異：

型號標示： 錶盤上半部印有由右至左書寫的「中正壹式」字樣；型號下方與「中正式」一樣有幾何線條廠徽，其下印有「兵工署造」，磁針軸心下有「度」字樣。
高解析度密位轉盤： 這是「中正壹式」最主要的升級。早期的中正式採 6400 密位單圈設計，每 100 密位才設一刻度；而本藏品大幅提高了測量精度，改為「每 20 密位」即設一細分刻度（在 0 至 4 之間密布了20個小格）。這項升級，提升了砲兵與觀測官在戰場上標定方位的準確度。
開口圓形磁針壓板： 位於底座轉軸處、用以固定磁針托片的壓板，從早期承襲自德國的「封閉圓形」，被改良為「開口圓形（U字型）」。這成為鑑定國軍晚期版本與共軍仿製版最直接的外觀辨識特徵。
鏡面標示線： 採用正體中文的「北、東、南、西」標示，鏡面上磁針軸心至北字下新增一條標示線。磁針北端為箭頭，南端為「Y」字形尾羽造型。

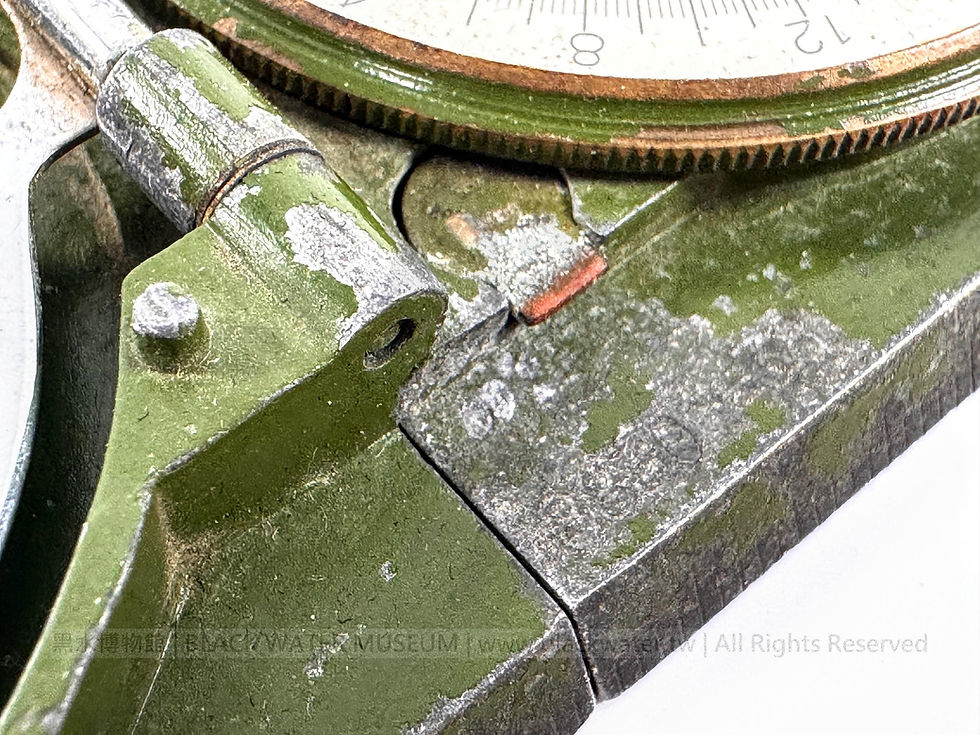

出廠序號： 機身側邊鉸鏈處印有五碼+兩碼「88301-38」的序號。這代表了它的出廠序號，以及極具歷史重量的製造年份——民國38年（1949年）。

3. 技術規格

主體材質： 特種防磁合金、玻璃上新增標示線、黃銅（加粗提環）。
表面塗裝： 國軍制式軍綠色烤漆。
測量刻度： 升級單圈精度設計。外圈 6400 密位制，每 20 密位設一刻度（標示 0、4、8...至 60，即 0 至 6400 密位）。
編制元件： 加粗黃銅提環、照門、指標、測繪尺（0-10cm）、里程表（含四種比例尺）、內縮式里程輪、準星、距離估定器、斜度表（磁針下方擺錘）與皮製攜行套。
識別特徵（壹式專屬）： 錶盤印有「中正壹式」、每 20 密位一格之高精度刻度環、鏡面標示線、「開口圓形」磁針托片壓板、加粗提環。

4. 發展歷史

從 1930 年代引進德國布萊特豪普特 (Breithaupt) 原型技術，到抗戰時期國造的「中正式」，中華民國兵工署的測繪儀器研發從未因戰火而停歇。這顆出廠於民國38年（1949年）的「中正壹式」，正是這條技術的進化型號。

「中正式」軍用指北針：1930年代中德軍事合作期間，中華民國兵工署引進了德國卡塞爾百年大廠布萊特豪普特（F.W. Breithaupt & Sohn）所生產的里程錶第一型(COKIL Modell I) 60度版軍用行軍羅盤作為藍本。然而，兵工署並非全盤照抄。透過對比德國原型與本藏品（中正式）可發現，兵工署針對戰場實用性進行了改良：將原本外露易損的里程輪向內移，微幅提升了野戰防護力。同時，錶盤完美承襲了德國的單圈密位，每100密位設一刻度的設計。
戰場回饋與「中正壹式」的誕生： 在經歷了八年對日抗戰與隨後的戡亂戰爭後，前線部隊對於指北針的精確度與耐用度提出了更高的要求。兵工署針對這些戰場回饋進行了改良：將提環加粗、將磁針壓板改為開口式，最重要的是，將「中正式」指北針原本每 100 密位一格的轉盤，大幅提升至每 20 密位一格的高解析度。這項改進讓砲兵與前線觀測官能進行更微小、更精準的火力協同計算。
共軍裝備的「零號藍本」與測繪標準分流 「中正壹式」在歷史上的另一層重大意義，在於它是解放軍制式指北針的「直系始祖」。建國後配發的「51式軍用指北針」至冷戰經典的「62式」，在機械架構上（如獨特的開口圓形壓板、連動里程錶與整體外殼設計）完全繼承了「中正壹式」的設計藍本。然而，在測繪標準上，共軍為了與蘇聯軍事體系接軌，將錶盤修改為蘇聯標準的 6000 密位制。因此，「中正壹式」的設計成為了兩岸兵工技術在「機械傳承」與「標準分流」上最關鍵的歷史界碑。

5. 製造商沿革

中華民國兵工署 (Ordnance Department)

兵工署為中華民國掌管全國軍隊武器裝備研發、製造與後勤補給的最高主管機關。在對日抗戰與戡亂戰爭的艱苦歲月中，兵工署統轄了各地的兵工廠，不僅要面對戰火的威脅與廠區的頻繁遷徙，更肩負著維持前線國軍戰力的重責大任。

在光學儀器與精密測繪裝備方面，早年的中華民國軍隊高度仰賴進口。透過中德合作時期的技術引進，兵工署下轄的儀器廠開始引進德國的加工技術，並致力於國產化。本藏品「中正壹式」指北針，正是兵工署在艱難環境下，成功將德國布萊特豪普特 Breithaupt 羅盤轉化為國造「中正式」後因應實際需求，進行實用化改良的心血結晶。它展現了當時中華民國兵工體系的技術演進歷程。

6. 藏品價值

兵工技術分水嶺的「實物界碑」： 這是一把解開「共軍指北針從何而來」歷史謎團的鑰匙。透過本館藏「中正壹式」特有的「開口圓形壓板」與高解析度刻度環等特徵，歷史研究者得以證實解放軍的「51式」、「55式」與「62式」其外型架構，完全繼承自中華民國兵工署對「中正壹式」指北針的改良設計。

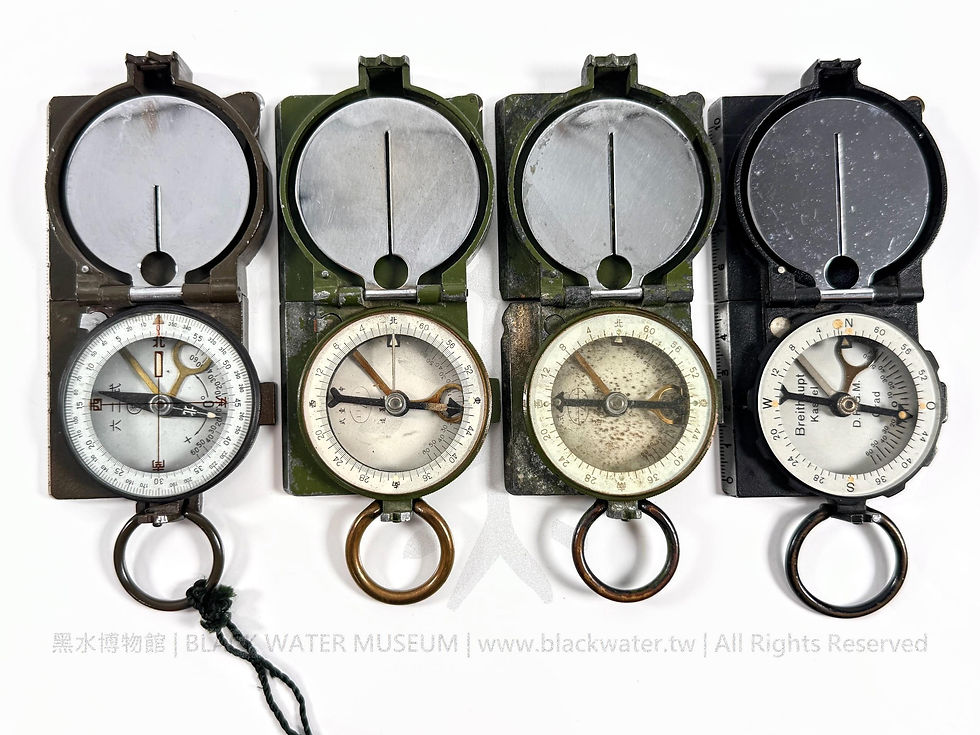

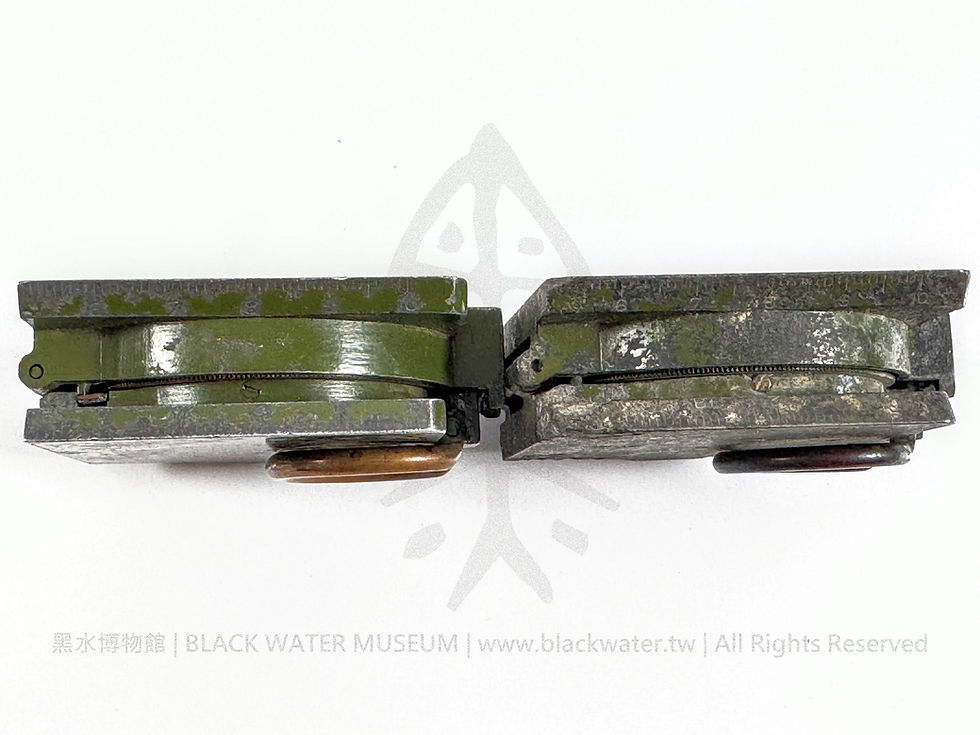

改良的實物比較基準： 透過將本藏品與館內的「中正式」指北針進行並排比對，能清晰呈現中華民國兵工署在裝備實用化上的具體演進。
極高完整度的軍史文物： 相較於戰場上大量損毀、遺失配件的儀器，本藏品雖有些許使用磨損，但不僅主錶盤字體、刻度清晰可辨，上蓋鏡面亦完好無缺，更保留了皮製攜行套，具備極高的軍事裝備展陳與研究價值。
