民國33年（1944）美國陸軍 M15 步槍榴彈發射器瞄準具含原裝攜行袋

1天前
讀畢需時 6 分鐘

1944 U.S. Army Sight, Grenade Launcher, M15 with Original Carrying Case

民國33年（1944）美國陸軍 M15 步槍榴彈發射器瞄準具含原裝攜行袋《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱： 民國33年（1944）美國陸軍 M15 步槍榴彈發射器瞄準具含原裝攜行袋
英文名稱： 1944 U.S. Army Sight, Grenade Launcher, M15 with Original Carrying Case
製造年份： 攜行袋為民國33年（1944年，依袋內印記判定）；瞄準具本體無年份印記，依配套關係推定為同期。
製造單位： 貝爾斯製造公司 Bearse Mfg. Co.（攜行袋）；具菱形「N」字製造商戳記之未詳承包商（Unknown Manufacturer）（瞄準具本體）
生產國家： 美國 (United States of America)
館藏單位： 黑水博物館 (Black Water Museum)

2. 藏品說明

本件藏品為第二次世界大戰時期，美國陸軍步兵用於發射步槍榴彈的「M15 步槍榴彈發射器瞄準具（SIGHT, GRENADE LAUNCHER, M15）」，並包含其專屬的軍綠色帆布攜行袋（原品）。

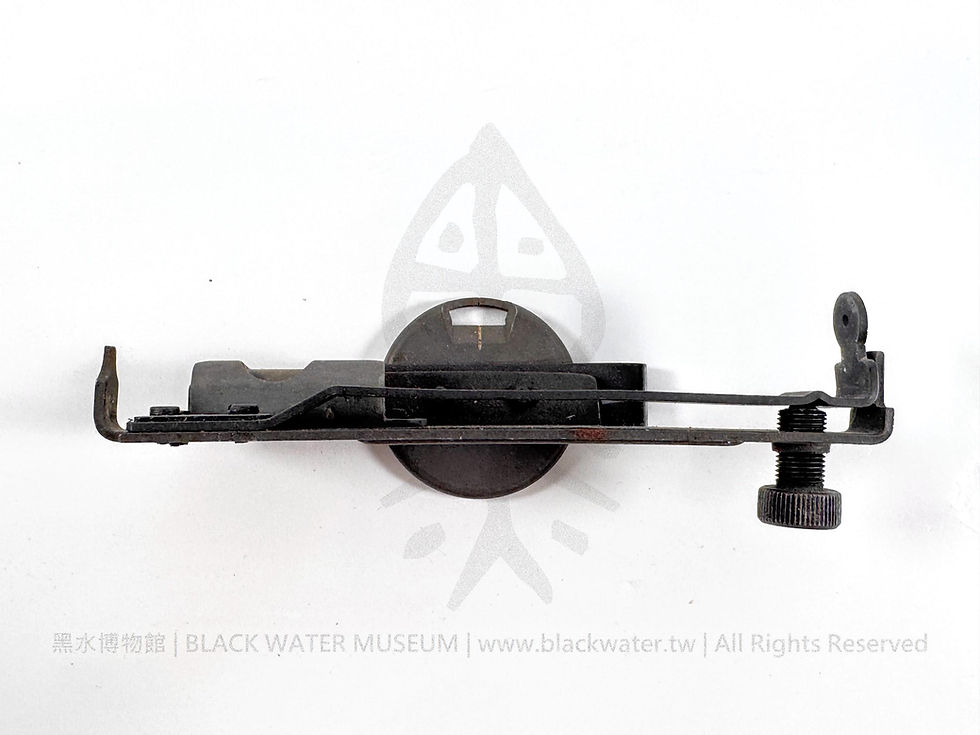

瞄準具本體（SIGHT, GRENADE LAUNCHER, M15）： 由鋼材沖壓與機加工製成，表面經軍規磷酸鹽化（Parkerizing）防鏽處理。其側面印有裝備名稱，並帶有一個菱形內含「N」字母的製造商戳記。本體機構包含一個玻璃製的「氣泡水平儀（Spirit Level）」，以及一個帶有刻度的照門與照門高低調整旋鈕，旋鈕號碼A7310094，用於設定發射仰角。玻璃氣泡管至今仍完整未破裂，保存狀態極佳。
帆布攜行袋（料號 7160198）： 採用標準軍綠色（Olive Drab, OD）純棉帆布製成，採雙金屬按扣設計。掀開上蓋後，內側印有黑色油墨字樣：「CASE, CARRYING / 7160198 / BEARSE MFG. CO. / 1944」，清楚標明了裝備名稱、美國陸軍料號、製造商及生產年份。攜行袋背面車縫有美國陸軍標準的 M1910 樣式雙彎折金屬掛勾（M1910 wire belt hook），可將其掛載於步兵的 S 帶（Web belt）或裝備掛孔上。

(註：M15 瞄準具的原廠完整發放組合包含：瞄準具本體、金屬安裝座、安裝座固定螺絲、使用說明書含射表，以及帆布攜行袋。本館現確認保有「瞄準具本體」與「原裝攜行袋」兩項核心組件。)

3. 技術規格

M15 瞄準具：

材質： 鋼（Steel）為主，配玻璃氣泡管與部分金屬五金件。
表面處理： 磷酸鹽化（Parkerizing）防鏽處理
功能屬性： 傾角儀式瞄準具（Inclinometer sight），輔助射手設定發射仰角，以控制榴彈的拋物線射程。
適用平台： M1903 / M1903A1 / M1903A3 春田步槍、M1 加蘭德步槍、M1 卡賓槍；二戰後美國陸軍技術手冊亦將其列為 M14 步槍適用裝備。
外觀尺寸： 約 17.1 × 7.0 × 6.0 公分

原裝攜行袋：

美國陸軍料號： 7160198
材質： 純棉帆布（Cotton Canvas）、金屬按扣
掛載系統： M1910 雙勾金屬掛架 (M1910 wire belt hook)

4. 發展歷史

在第二次世界大戰中，為了提升步兵班的火力，特別是針對敵方輕裝甲車輛與堅固陣地的打擊能力，美國陸軍廣泛配發了步槍榴彈系統。一般手投彈受限於人力投擲，有效距離僅約 30 公尺左右，且無法有效對付裝甲目標；而透過槍口發射器拋射的步槍榴彈，射程可達約 200 公尺以上，大幅延伸了步兵的火力範圍。

發射器家族： 美國陸軍針對各型制式長槍開發了一系列槍口發射器，M15 瞄準具即與這整套體系配套使用：

M1 發射器： 搭配 M1903 春田步槍
M2 發射器： 搭配 M1917 恩菲爾德步槍
M7 發射器： 搭配 M1 加蘭德步槍，使用 .30-06 M3 榴彈空包彈
M8 發射器： 搭配 M1 卡賓槍，使用 .30 卡賓 M6 榴彈空包彈

「通用瞄準具」的設計概念： 步槍榴彈的彈道呈大彎曲拋物線，僅憑射手目測極難準確命中，美國陸軍軍械局因而開發了 M15 瞄準具。其巧妙之處在於——M15 並非直接安裝在發射器上，而是配合一塊預先用螺絲固定在步槍槍托左側的金屬基座（Mounting Base）。

由於同一具 M15 配合定位治具（jig），即可將基座安裝於春田、加蘭德與卡賓槍上，因此能跨平台共用。同時，由於不同槍枝、榴彈型號（如 M9A1 反裝甲榴彈、M17 破片榴彈等）及裝藥組合的彈道各異，射手只需查閱相應的「射表（Range table）」，即可在同一具瞄準具上完成換算。

(註：由於瞄準具本體採可拆卸設計，步槍平時僅保留固定基座，瞄準具則收納於專用攜行袋內，以避免碰撞損壞或遺失，待作戰時才將其滑入基座固定。)

操作原理與射擊模式： 實務上，M15 具備兩種使用模式：

直接射擊（抵肩）： 將仰角設為零，比照一般覘孔照門直接瞄準近距離目標（通常用於反裝甲直射）。
間接射擊（曲射）： 射手先估算目標距離，查閱射表找出對應的「發射仰角」，轉動 M15 刻度盤至指定角度。接著將槍托抵地或夾於腋下，抬高或放低槍口，直到瞄準具上的氣泡居中——此舉代表槍身已達到所設定的發射仰角（而非水平狀態）。此時扣下扳機，榴彈便能以正確的拋物線軌跡命中遠處目標。

5. 製造商沿革

二戰時期的美國被譽為「民主兵工廠（Arsenal of Democracy）」，為了應付龐大的軍需，軍械局將各類裝備的生產合約外包給全國各地的民間工廠，化整為零、分散代工。

攜行袋： 由 貝爾斯製造公司（Bearse Manufacturing Company，現稱 Bearse USA） 生產。該公司的歷史可謂美國百年紡織製造業的縮影：

創立與早期發展（1920年代－1930年代）： 創立於民國10年（1921年），由 Auer 家族於伊利諾州芝加哥（Chicago）成立。早期主要生產報僮送報袋、供聯邦儲備系統（Federal Reserve）使用的帆布銀行錢袋，並為各類商業客戶生產皮件與包袋。
二戰兵工轉型（1940年代）： 第二次世界大戰爆發後，貝爾斯全面轉型投入軍需生產，成為二戰期間美國陸軍帆布與織帶裝備（如本件M15攜行袋、彈匣袋、野戰背包等）的重要民間承包商之一。其生產的軍用帆布製品品質精良，為前線部隊提供了可靠的後勤支持。
戰後商業發展與產業危機（1950年代－1990年代）： 戰後貝爾斯重返商業市場，曾為航空公司（如1960年代的法國航空）生產航空旅行袋，並長期為百得（Black & Decker）等知名電動工具品牌代工帆布攜行袋。然而至1990年代，隨著全球化浪潮，各大商業品牌紛紛將紡織產線外移至亞洲，使該公司面臨空前的生存危機。
現代轉型與百年基業（2000年代至今）： 面對挑戰，貝爾斯公司決定重新聚焦於「美國本土製造（Made in USA）」，憑藉深厚的軍規車縫底蘊，成功轉型為高階軍警戰術裝備與戶外用品的專業代工廠。進入21世紀後，該公司大量承製美軍現代化個人裝備（曾生產逾20萬套 OTV/IOTV 防彈背心組件及防毒面具袋），並與知名戶外品牌 The North Face 代工生產高階復刻背包。時至今日，貝爾斯公司已傳承至家族第三代（由 Tom Auer 經營），不僅挺過了美國傳統製造業的衰退期，更獲選為伊利諾州的「百年製造商（Centennial Manufacturer）」，至今仍持續在芝加哥為美軍及各界提供優質的戰術紡織產品。

瞄準具： M15 瞄準具由多家民間五金衝壓廠分包代工，收藏界已知的製造商戳記包括 PRL、BPS、BOEHM、SL Co. 以及本件所見的菱形「N」等。目前已知不同承包商所生產之 M15，在結構與功能上並無本質差異，主要差別僅在於製造商戳記與部分加工細節。其中菱形「N」迄今在兵工史料與收藏研究中尚無絕對定論（Unknown Manufacturer），普遍僅確認為美國陸軍外包的民間衝壓廠代工。這項未解之謎恰好展現了二戰美國民間中小型工業體系全面轉向軍事生產、分散承製的歷史背景。

6. 藏品價值

結構特徵與兵器史研究價值： M15 瞄準具完美詮釋了二戰時期「以簡單物理原理（氣泡水平儀傾角）解決複雜彈道問題」的兵工設計思維。尤其是其「模組化（Modular）」與「標準化（Standardization）」設計理念——以單一機械裝置、僅靠更換射表，即服務於整個輕兵器槍榴彈體系。在現代光學與電子瞄具普及之前，這種純機械式的仰角瞄準器是步兵重火力的輔助工具，能具體展現二戰美國陸軍跨平台武器系統的整合能力，具備高度的兵器工程研究價值。

文物保存與典藏價值： 二戰留存至今的 M15 瞄準具，其玻璃氣泡管往往因戰場碰撞或年代久遠而破裂乾涸；然而本件館藏的氣泡管依然完整且功能正常。由於 M15 瞄準具屬於使用頻繁且容易遺失的小型附件，完整保留瞄準具本體與原裝攜行袋的組合相對少見。攜行袋內側的 1944 年份印記與製造商字樣清晰，搭配原裝的 M1910 掛勾，是極為難得的成套歷史原件（Original Matched Set），大幅提升了其作為二戰美國陸軍步兵標準裝備的典藏與展示價值。

比對與佐證： 同型瞄準具亦見於美國史密森尼學會國家歷史博物館（NMAH）館藏（典藏編號 AF.67541M，由 S.L. Co. 製造），可供本件作為真品定位的交叉佐證，亦便於研究者比對不同分包商版本之間的細微差異，在歷史考證與實物展示上皆具有極高的學術價值。
