二戰美國陸軍通信部隊 M-356-C 地雷探測共鳴器（外接揚聲器）

4小时前
讀畢需時 4 分鐘

WWII U.S. Army Signal Corps M-356-C Mine Detector Resonator (External Speaker for SCR-625 Mine Detector)

二戰美國陸軍通信部隊 M-356-C 地雷探測共鳴器（外接揚聲器）《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱：二戰美國陸軍通信部隊 M-356-C 地雷探測共鳴器（外接揚聲器）
英文名稱：WWII U.S. Army Signal Corps M-356-C Mine Detector Resonator (External Speaker for SCR-625 Mine Detector)
製造年份：生產於二戰時期，本件於民國40年(1951)韓戰期間接受MFP防潮處理
生產國家：美國 (United States)
館藏單位：黑水博物館 (Black Water Museum)

2. 藏品說明

本件館藏為美國陸軍於二十世紀中葉（二戰至韓戰期間）配發給戰鬥工兵部隊（Combat Engineers）使用的「M-356-C 共鳴器（Resonator）」。該設備外觀呈圓盤狀金屬構造，表面塗有美國陸軍標準的橄欖綠（Olive Drab）平光烤漆，正面佈有陣列圓孔以利聲音傳導。

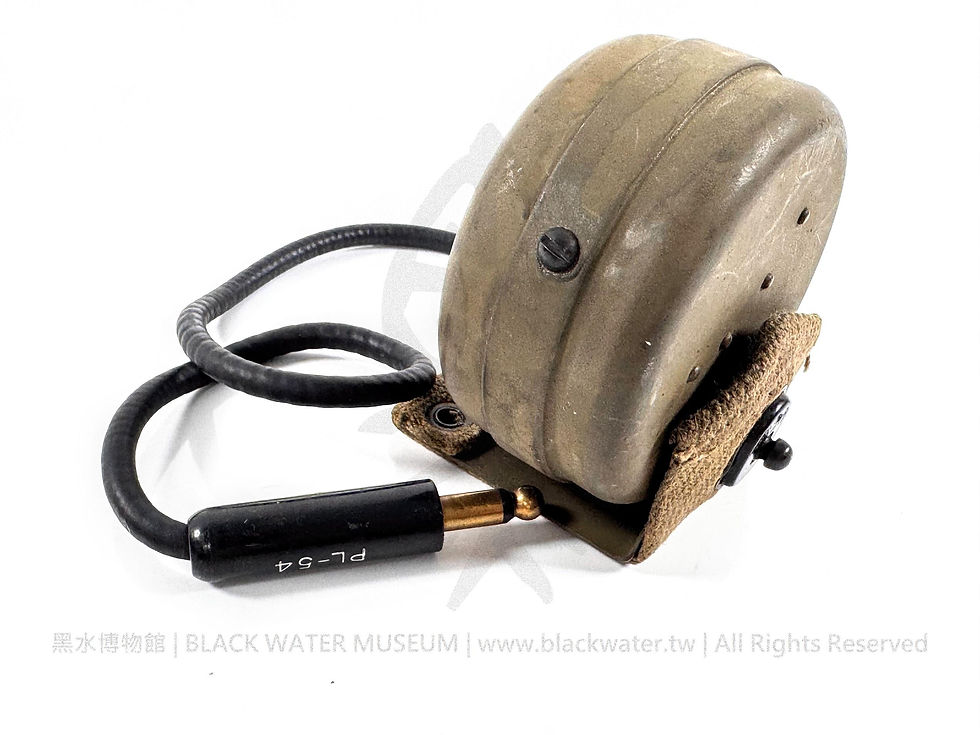

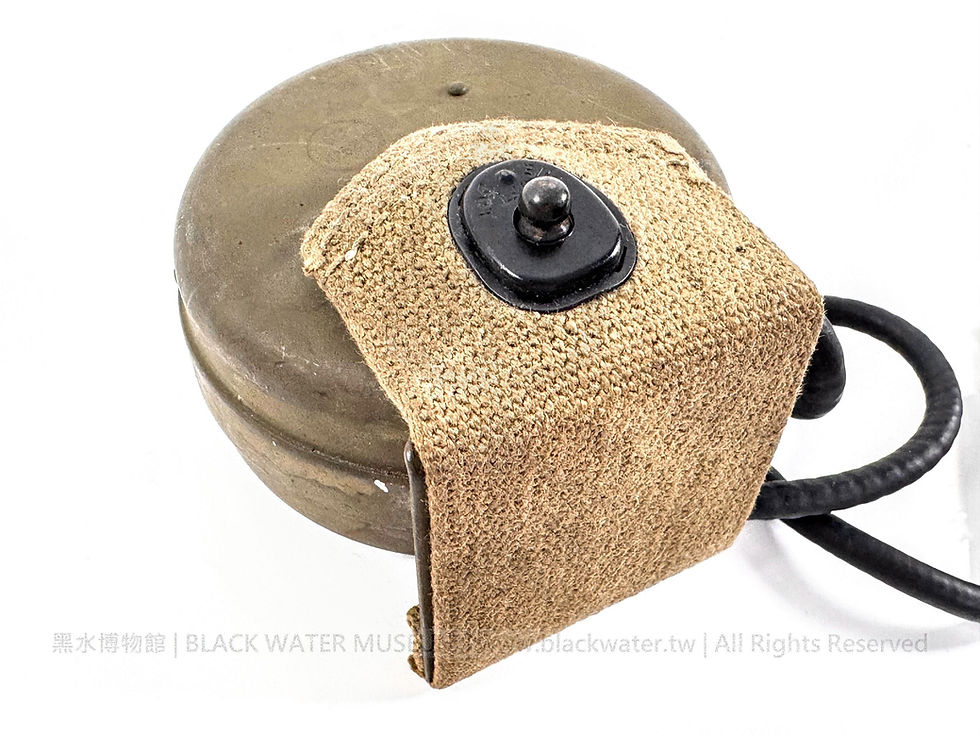

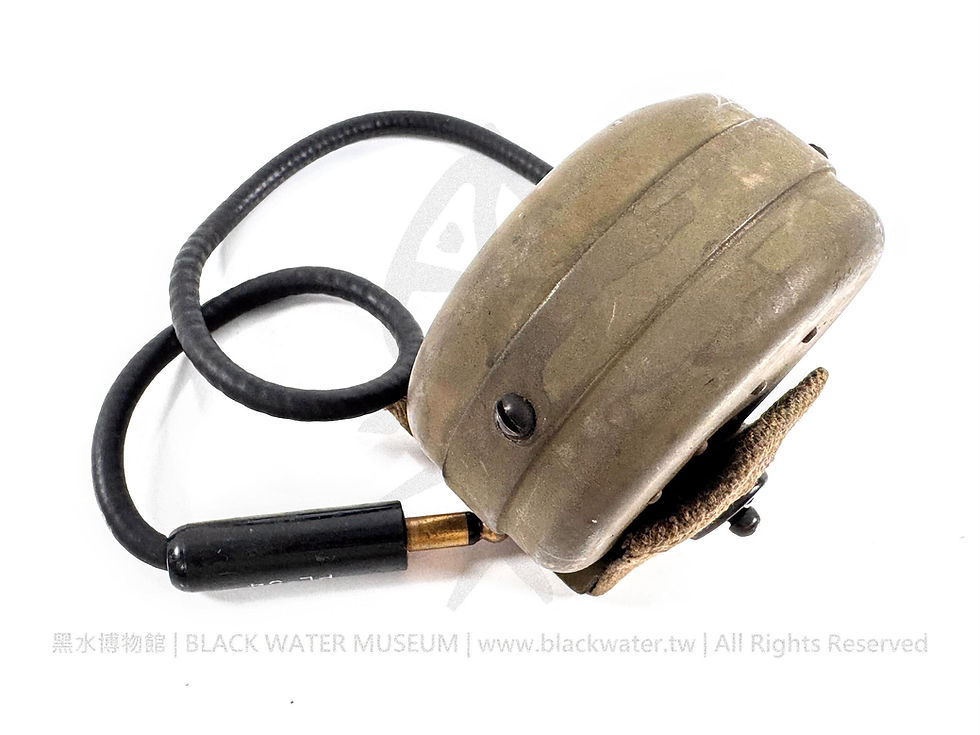

設備背面設有一組金屬支架與厚實帆布掛帶，並透過金屬球型固定柱與 Lift-the-Dot 按扣結合，便於士兵將其掛載固定於戰術吊帶或背包胸前位置。設備底部延伸出一段由黑色厚橡膠包覆的耐候通訊線纜，末端連接標有白色字樣的「PL-54」標準軍用插頭。

藏品正面印有黑藍色的「M-356-C」型號字樣，以及橘色的「MFP2 51」印記。整體保存狀況良好，漆面與帆布部件皆展現了庫存新品的狀態(NOS)。

3. 技術規格

主體材質：金屬（外殼/支架/固定柱）、帆布（掛帶）、橡膠（通訊線材）、電木（插頭）。
內部單體：內置一枚 R-14 音訊接收器（Receiver）單體。
運作方式：當地雷探測器感應到金屬時，共鳴器會發出 1000Hz（1kHz）音調，且音量會隨著金屬體積或距離拉近而明顯增大，此設計讓 SCR-625 操作者無需盯視儀表，即可專注掃雷。
連接介面：PL-54 1/4 吋標準軍用單聲道插頭（公頭），作戰時需插入 SCR-625 系統的放大器（ BC-1141）的 JK-26 母座中。
設備互換性：在系統設計上，M-356 共鳴器與標準的 HS-30 頭戴式耳機具有完全的互換性（Interchangeable），工兵可依任務需求替換聽覺輸出設備。
佩戴方式：搭配設備原廠的 Lift-the-Dot 按扣帆布帶（或配合 ST-56 肩帶），可穩固夾掛於工兵的 H 型戰術吊帶（Suspenders）、放大器背包背帶或胸前位置。

4. 發展歷史

M-356 系列共鳴器是美國陸軍著名的「SCR-625 地雷探測器（Mine Detector）」系統中的音訊輸出裝備，專門用來探測金屬製的地雷。該系統在二戰太平洋戰場、中緬印戰區（CBI）、歐洲戰場及後續的韓戰中被美國陸軍工兵部隊廣泛使用。

根據文獻紀載，SCR-625 掃雷器在二戰與韓戰期間有多種衍生型號。在早期的 C 型與 F 型配置中，裝有儀表的控制盒直接安裝在探測桿上，而沉重的信號放大器背包則是採「單肩斜挎」設計。在這種配置下，M-356 共鳴器被列為標準音訊指示設備，士兵將其掛在肩帶或胸前，便能清晰聽見地雷探測的 1000Hz 警示音。到了後期的 H 型，控制盒改為繫於腰帶上，放大器背包也改為雙肩後背設計，標準配備則轉為使用 HS-30 頭戴式耳機。儘管如此，這兩種音訊設備在各型號間依然保持通用。

在作業環境中，使用 M-356 共鳴器取代頭戴式耳機具有極大的戰術優勢。配戴耳機會嚴重阻礙士兵聆聽周遭的環境音（如敵軍動靜、口令或砲火聲），且在太平洋或中緬印戰區的夏季悶熱叢林中極不舒適。共鳴器本質上是一個小型的外接揚聲器，實現了「免持（Hands-free）」與「免戴耳機（Ears-free）」的雙重優勢，大幅提升了工兵在執行危險掃雷任務時的戰場環境感知能力與生存率。

5. 製造商沿革

本設備由美國陸軍通信部隊（U.S. Army Signal Corps）主導規格制定，並交由當時的民間電子承包商生產。藏品上最值得注意的歷史印記是橘色的「MFP2 51」字樣。MFP 全稱為 "Moisture Fungus Proofing"（防潮防霉處理）。由於美國陸軍在二戰初期發現，大量的通訊與電子設備在亞洲（尤其是太平洋與 CBI 戰區）潮濕悶熱的氣候中因發霉而短路失效。為此，通信部隊全面導入了 MFP 工法，針對電子設備噴塗特殊的防潮防霉（Moisture Fungus Proofing）塗層。這件藏品上的「51」代表其在民國40年(1951)（韓戰爆發次年）曾於後勤單位進行過 MFP 處理，是美國陸軍後勤技術演進的直接證據。

6. 藏品價值

本件不僅保留了完整的原廠 Lift-the-Dot 帆布掛載系統與民國40年(1951) MFP 防潮處理印記，更具體呈現了 SCR-625 早期型號（C/F型）的標準操作樣貌。它不單是二戰至冷戰初期工兵掃雷技術的實體見證，更是研究美國陸軍戰鬥工兵裝備發展、後勤防潮技術（MFP）及戰場人體工學「以人為本」設計的珍貴實體證物，具備極高的展示與學術研究價值。
