日本帝國陸軍「一號Ｊ型送受話器」(附喉振式麥克風及內部裸露耳片)，昭和18年(民國32年.1943)

5月4日
讀畢需時 5 分鐘

1943 Imperial Japanese Army Type 1 Model J Transmitter-Receiver (Throat Microphone and Exposed Headset)

日本帝國陸軍「一號Ｊ型送受話器」(附喉振式麥克風及內部裸露耳片)，昭和18年(民國32年.1943)《Black Water Museum Collections | 黑水博物館館藏》

1. 基本資料

文物名稱：日本帝國陸軍「一號Ｊ型送受話器」(附喉振式麥克風及內部裸露耳片)，昭和18年(民國32年.1943)
英文名稱：1943 Imperial Japanese Army Type 1 Model J Transmitter-Receiver (Throat Microphone and Exposed Headset)
文物序號：無標示（二戰後期生產簡化）
製造年份：昭和18年12月(民國32年.1943)
製造單位：東洋通信機株式會社（Toyo Tsushinki K.K. / 廠徽：菱形TTK）
生產國家：日本帝國 (Empire of Japan)
館藏單位：黑水博物館 (Black Water Museum)

2. 藏品說明

本藏品為太平洋戰爭邁入白熱化階段（昭和18年(民國32年.1943)），由日本東洋通信機株式會社為日本帝國陸軍生產之戰術通訊配件。相較於戰爭初期（如昭和14年版）的同型號裝備，本件實物在細節上反映了日本帝國在戰局惡化、物資與工時緊縮下的軍備生產轉變。

全套設備為「四針插頭」介面，主要由三個部分組成，並以紅黑相間的雙色扭絞布包線材連接：

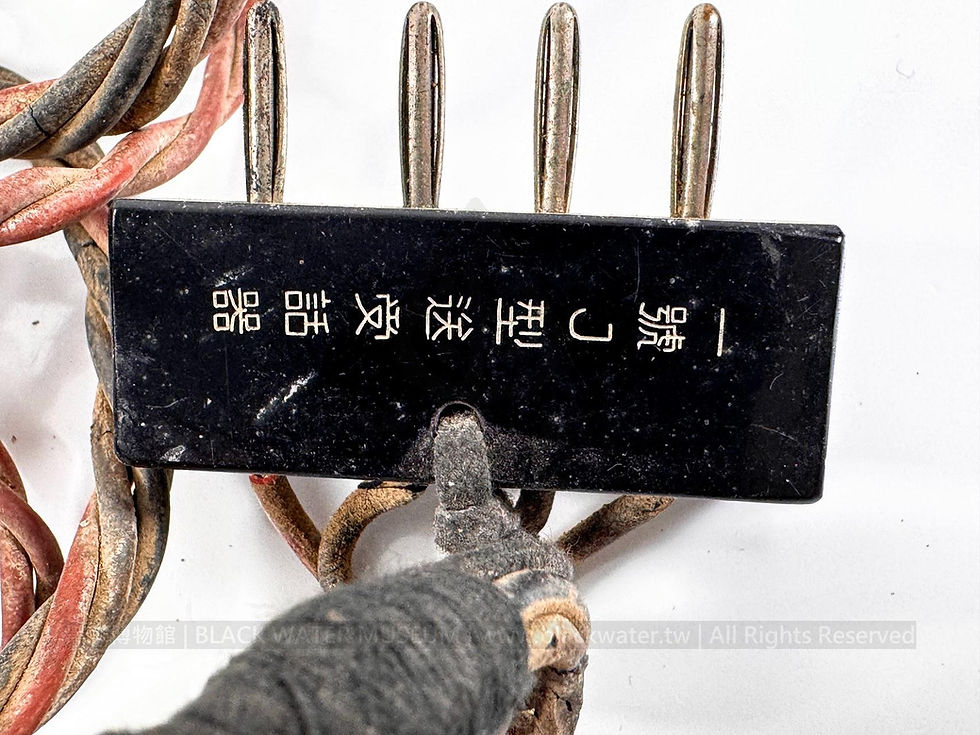

接頭（電路介面）：採用黑色電木材質之「四針插頭」。正面刻有「一號Ｊ型送受話器」；然而，其背面已不再如早期版本般標示生產年月與獨立出廠序號。這項細節證實了在昭和18年的戰時體制下，為了追求極致的量產速度與降低成本，工廠已開始省略不必要的銘刻工序。
送話器（喉振式麥克風）：固定於可調節的深褐色皮革頸帶上。金屬網罩中央印有菱形 TTK 廠徽與「PATENT」專利字樣；其背殼為黑色電木（Bakelite）材質，並以醒目的紅漆標示兩個圓點與「3V」工作電壓。根據日本帝國陸軍《無線機取扱上之參考》等操作手冊圖解，其戰術配戴位置並非直接壓迫喉結，而是必須精確緊貼於「喉結左右約三公分處」（喉佛ヨリ約三糎）。此處為聲帶震動傳導最佳之位置，藉由直接擷取震動來傳遞語音，能完美隔絕戰場上的槍砲與引擎等環境噪音。
受話器（雙耳聽筒）與殘件部位：聽筒背板清晰標示著「昭和18年12月」、「東洋通信機株式會社」全銜以及「2000 OHM」阻抗規格。值得注意的是，本件藏品的一側耳片在歷史流傳中遺失了外蓋與收音震膜。然而，這項「缺件」卻意外讓內部精密構造重見天日，清晰展露出1940年代聲學工程中的「雙線圈電磁鐵（Dual Coil Electromagnet）」驅動模組，成為極佳的實物解剖教材。

3. 技術規格

主要材質：金屬（耳片外殼、電磁線圈、送話器正面金屬罩、插針）、酚醛樹脂/電木（插頭總成、送話器背殼）、皮革（頸帶）、厚織布（頭帶）、雙色扭絞布包線。
表面工藝：金屬聽筒單元表面採黑色結晶烤漆（Wrinkle Finish）處理。
插頭規格：四針直列式軍規通訊插頭。
送話器（麥克風）規格：工作電壓 3V，碳精式喉振/手持雙用收音。
受話器（聽筒）規格：阻抗 2000 歐姆 (2000 OHM)。

4. 發展歷史與裝備搭配

根據日本帝國陸軍通信裝備編制，四針介面的「一號Ｊ型送受話器」為步兵機動通訊裝備（如著名的「九四式六號無線機二三號型通信機」）的標準配件。四針的設計可同時供應耳機接收（受話）與麥克風發話（送話）的獨立迴路需求。

到了昭和18年底（1943年12月），日本帝國在太平洋戰場（如索羅門群島戰役、新幾內亞戰線）節節敗退，國內工業面臨嚴重的原物料與熟練工匠短缺。本件裝備雖然在主要組件（如 2000 歐姆線圈與碳精麥克風）上仍維持了 TTK 大廠的運作底線，但在外觀修飾、線材包覆質感以及插頭序號銘刻的省略上，已明顯透漏出戰時標準下降與「決戰量產化」的歷史氛圍。

5. 製造商沿革

東洋通信機株式會社（Toyo Tsushinki K.K.，簡稱 TTK）的發展史橫跨了日本帝國近現代通訊工業的演進，從早期軍事供應商成功轉型為現代精密電子元件的領先廠商：

創立與軍事工業崛起（明治至昭和初期）：

該公司前身可追溯至明治24年(光緒17年.1891)創立的吉村商會，後於昭和13年(民國27年.1938)正式改組為「東洋通信機株式會社」。二戰期間，TTK 成為日本帝國軍隊極為關鍵的無線電與通訊器材主力供應商。其專精於軍規聲學與無線電設備的研發，尤其在高噪音環境通訊器材領域佔有絕對優勢，大量裝備於陸軍步兵、裝甲與航空單位。其經典的菱形「TTK」商標，廣泛烙印於二戰日本帝國的通訊裝備上。

戰後轉型與基礎建設（昭和中後期）：

二戰結束後，TTK 卸下軍事工業色彩，將其在戰時累積的頂尖無線電與石英震盪技術，轉向民用通訊、航海雷達及廣播設備領域。公司積極參與了日本戰後電信基礎設施的重建，成為日本電信電話公社（今 NTT）的重要通訊設備供應商。

現代化與併入愛普生（平成年代至今）：

隨著全球電子產業的微型化趨勢，公司在石英晶體元件（Quartz Crystal Devices）領域取得世界級的領導地位。平成元年(民國78年.1989)，公司為迎合全球化市場，正式更名為「拓優科夢（Toyocom）」。平成17年(民國94年.2005)，Toyocom 的石英業務與精工愛普生（Seiko Epson）的相關部門合併，成立「愛普生拓優科夢（Epson Toyocom）」，最終完全併入愛普生（Epson）集團體系。昔日生產軍用通訊設備的技術血脈，至今仍以精密石英元件的形式，延續於全球的智慧型手機與電子設備之中。

6. 藏品價值

本件藏品具備極高的軍事考證與聲學工業史料價值：

見證戰時生產體制的轉變：

四針插頭上「消失的出廠序號」，是二戰中後期日本帝國工業為了應付龐大戰耗，不得不簡化製程、放棄精細追蹤管理的實物證明，具大時代背景的解讀價值。

意外的內部工藝解剖：

一側耳片外蓋與震膜的遺失，打破了以往只能觀看裝備外表的限制。其裸露出的「雙線圈電磁鐵」結構，展現了 2000 歐姆高阻抗耳機如何透過微弱電流驅動磁場產生聲波的物理機制，是十分難得的工業教育展示品。

人體工學與戰術手冊的印證：

透過實物上的深褐色皮革頸帶，對照《無線機取扱上之參考》圖解中「距離喉結約三公分處」的配戴規範，顯示了二戰時期喉振式麥克風的正確用法。此外，手冊「第九圖」更記錄了此麥克風具備手持操作模式，並以嚴格警告：手持時「絕對不可觸碰電木部位」（「ベークライト」部ニ手ヲ觸レサル如クスルヲ要ス）。這項細微的戰場操作規定，推測是為了避免手部接觸干擾碳精音頭的震動傳導，使這物件透過歷史文獻還原了當年的使用狀況。

手冊證實的設計缺陷：

根據本館考證的日本帝國陸軍操作手冊《無線機取扱上之參考》「第十二圖」，清楚標示了這款四針「送受話器接續栓」的防呆機制，僅是將中間兩根針腳的間距「稍微加寬（少シ廣シ）」。然而，手冊中更以「注意」字眼特別警告：「當送受話器使用時間一久，接頭將變得『任何方向皆可插入』（如何ナル方向ニモ接續シ得ル），因此插入時需特別注意。」 這段珍貴的官方文獻，直接證實了這種直列式多針設計在戰場高強度使用下，其防呆設計極易失效，導致正負極或收發訊號反接。若對比同期美軍採用同心圓柱狀、支援 360 度盲插的 PL 系列接頭，更反映出二戰期間雙方在人機工程（Ergonomics）與設計思維上的巨大世代落差。
